Ответить с цитированиемочередная (третья) версия коробочки
0
+ к карме, классная идея
с уважением
0

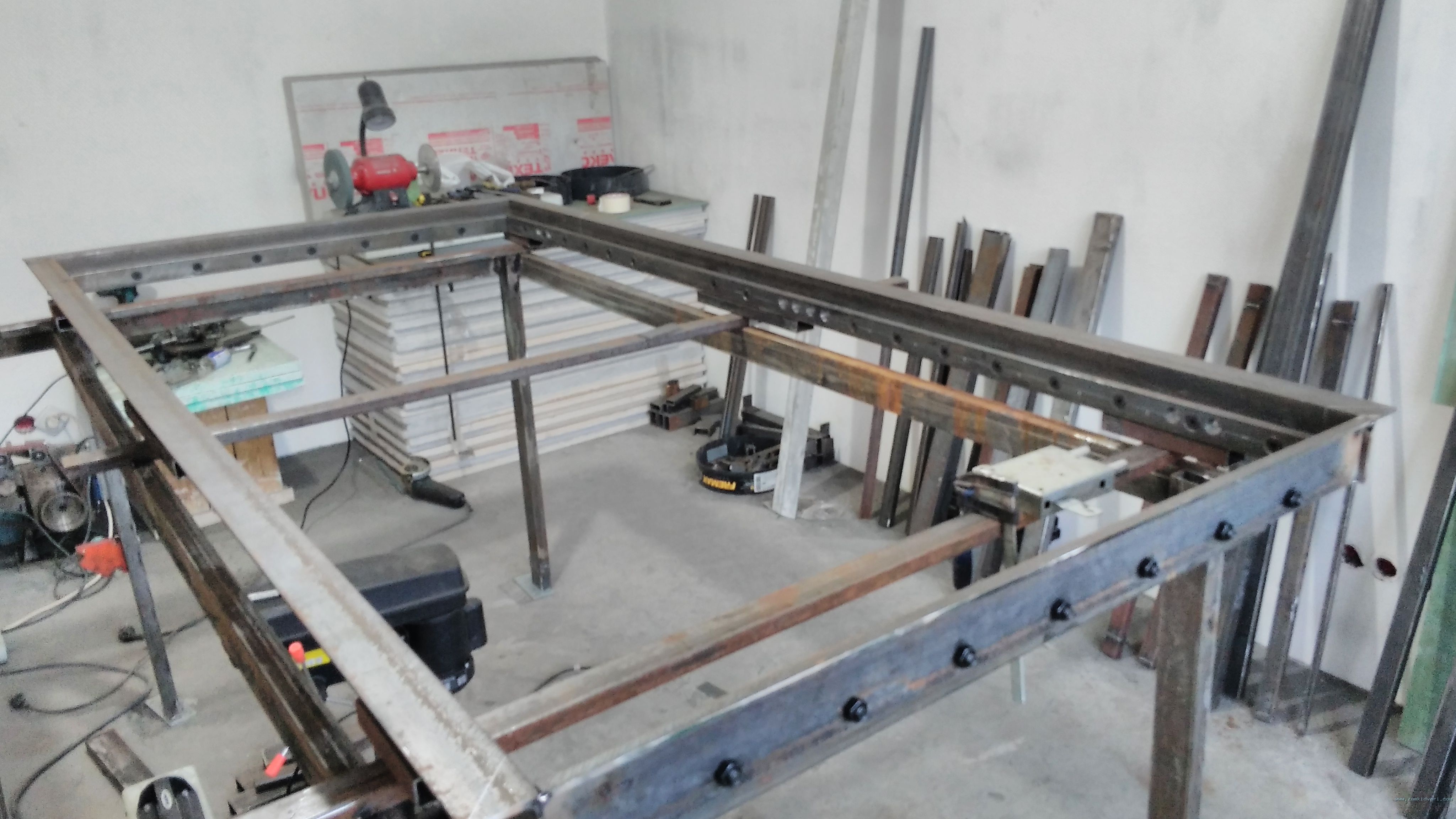

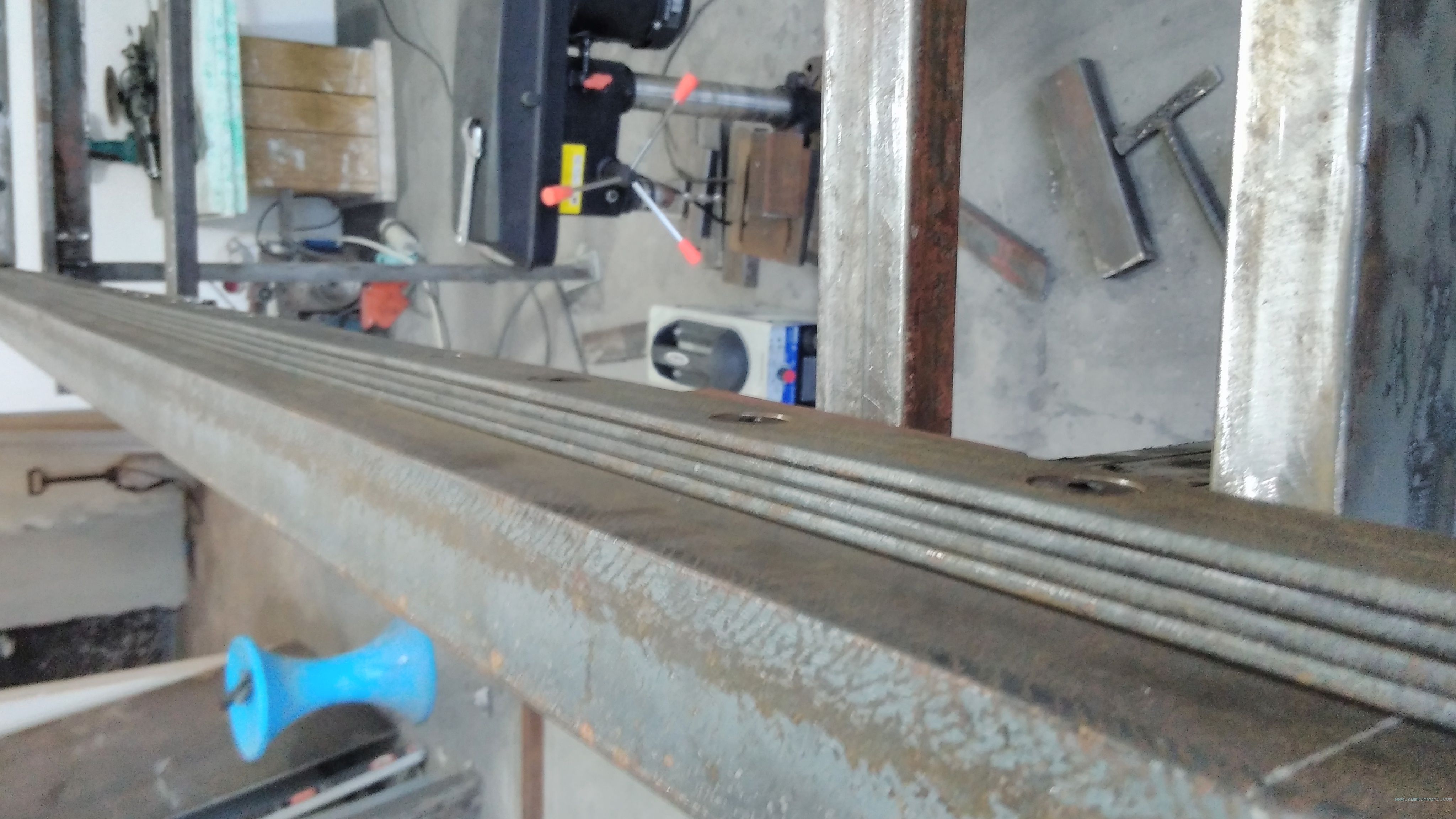

очередная (третья) версия коробочки
0
Верстачек не хлипковат для такой дверюги?!
0
это не верстачок. Это дверь №1
ниче, держит
0

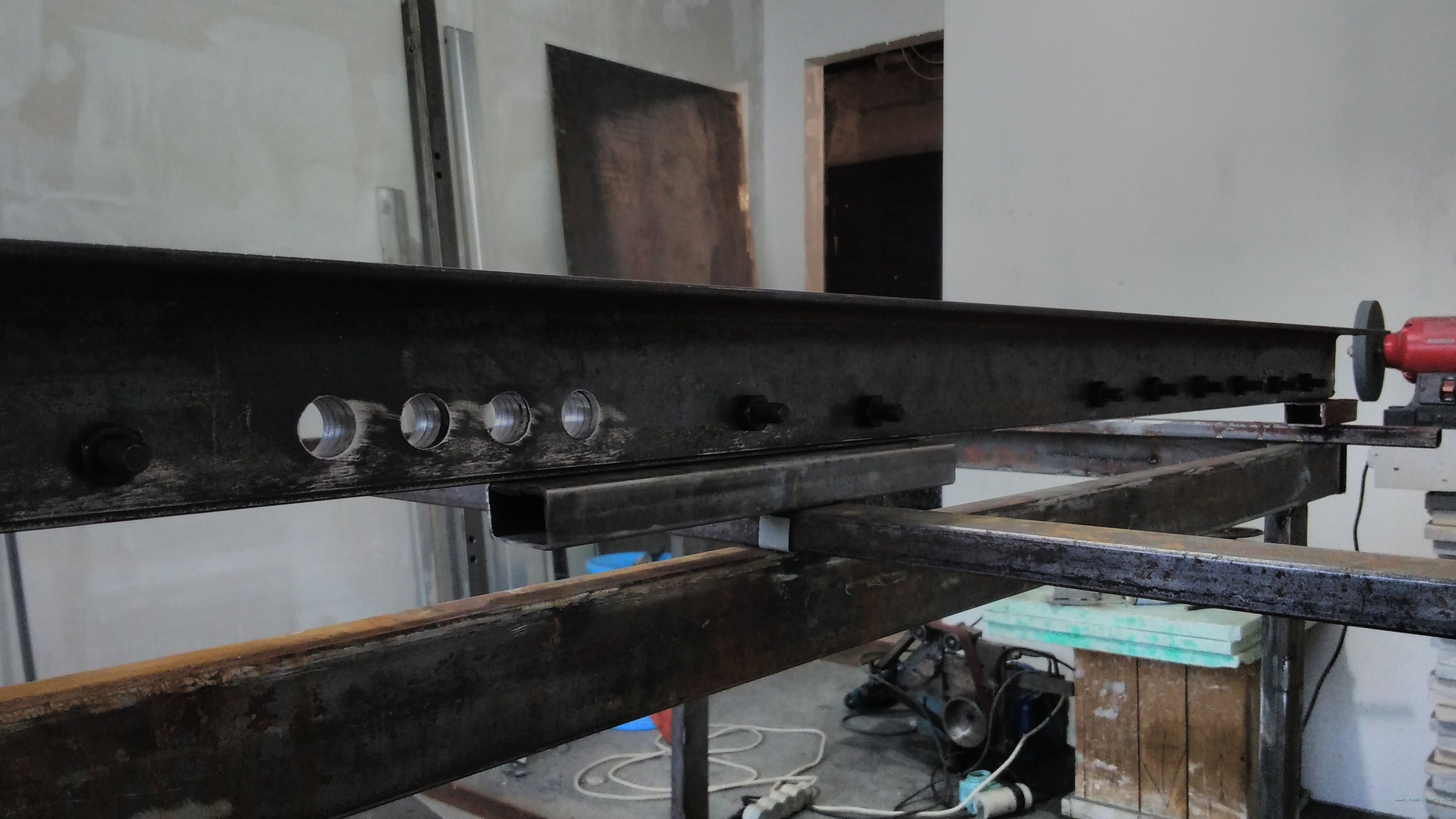

Ничего себе! Красиво, но столько сверлежки - обалдеть. Проваривать не будете?
0
дык, вся идея в том, что бы не варить.
а дверь варить, конечно
0
дверь зверская , да, металла много ! болгаркой резать и резать, ломами при правильной установке сложно открыть будет
с уважением
0
это коробка. С дверью пока туплю..

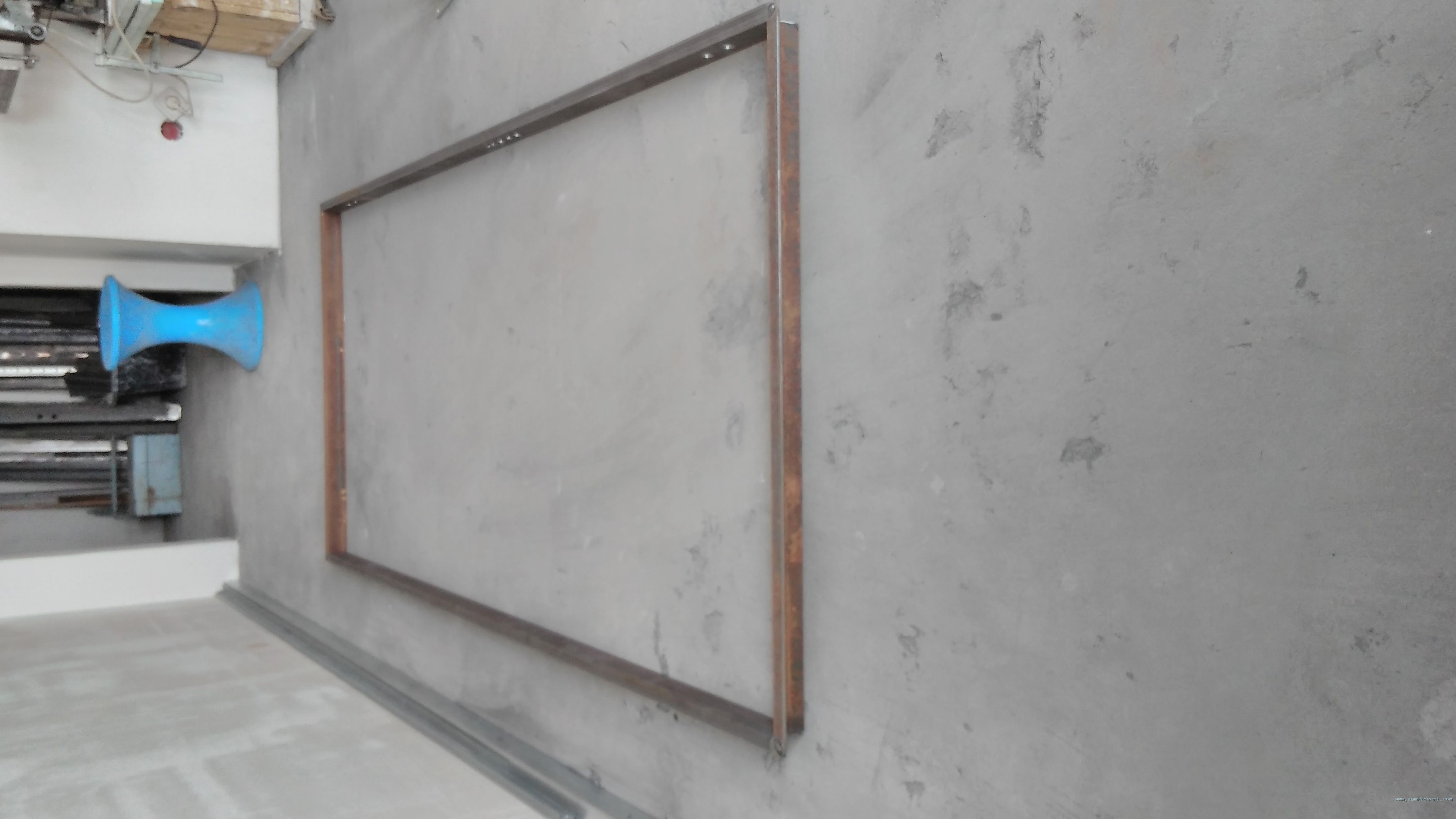

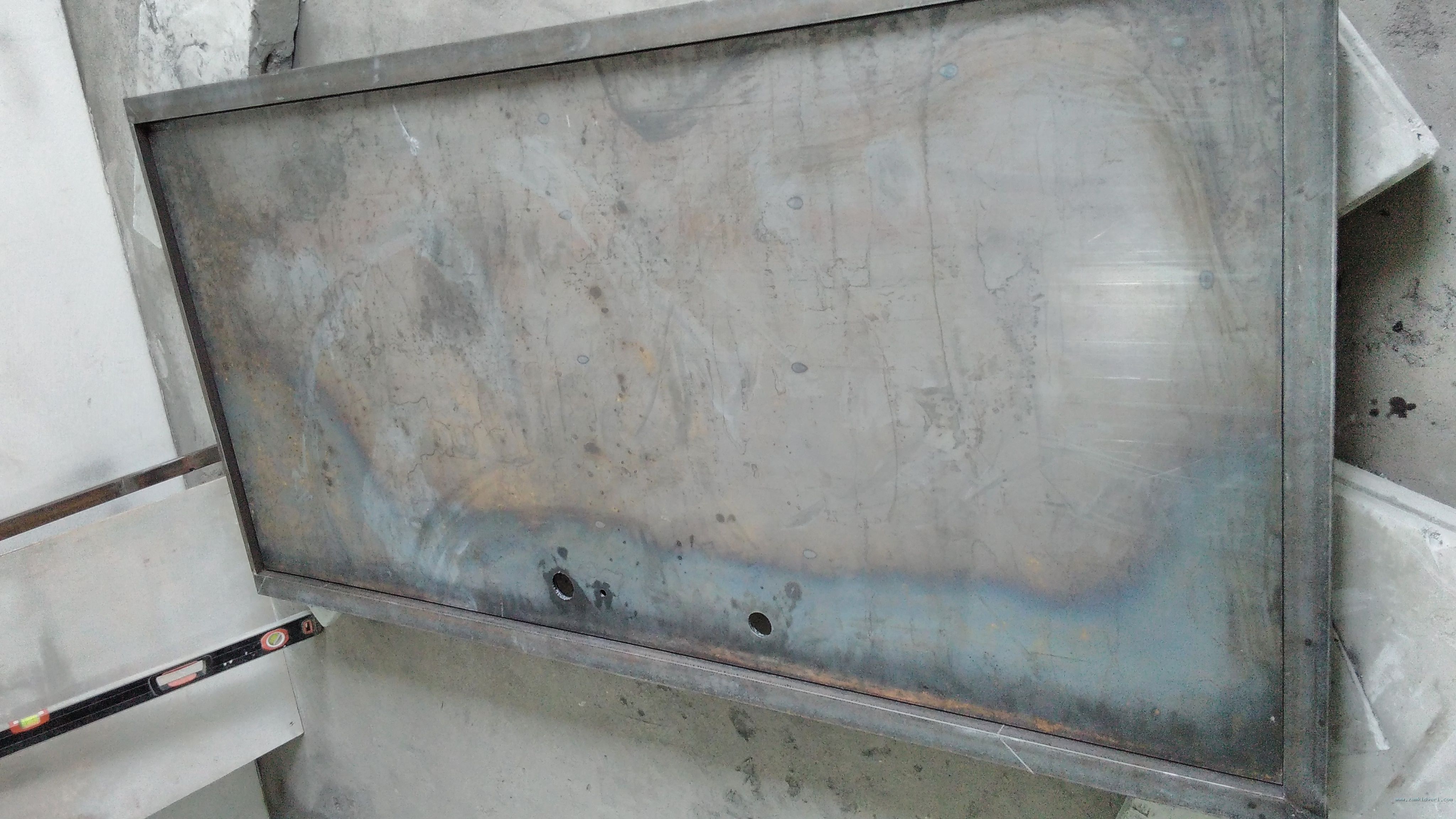

Сложил рамочку двери,
а дальше туплю:
1. Не хочу вкладывать каркас, дабы удобнее было под второй замок засверливаться, а без каркаса рамочка гуляет - можно наколоться на позиционировании в коробке даже с контрольками
2. никак не решу из чего каркас делать. То ли труба, то ли уголок сдвойка. Пока не прощупал, что жестче будет.
Опять же, последовательность сборки, - тут варианты есть, а переделывать не хочется.
0
у меня газобетон в проеме, ставить на контрраму только. Портал позволяет.Сообщение от SAWWA
И под штукатурку все это. Низ в перекрытие на 3 анкера, верх две стойки и тоже в бетон. А может, тоже в контрраму по верху.. Родную дверь выну, проем подобью, там видно будет.
0
Скажите из чего выбираете, из какого профиля.
0
выбирал.
была мысль "ферму"тсделать из трубы 50х50 или трубы 40х25 сдвоенной.
в итоге решил идти по пути сдвоенного уголка.
0

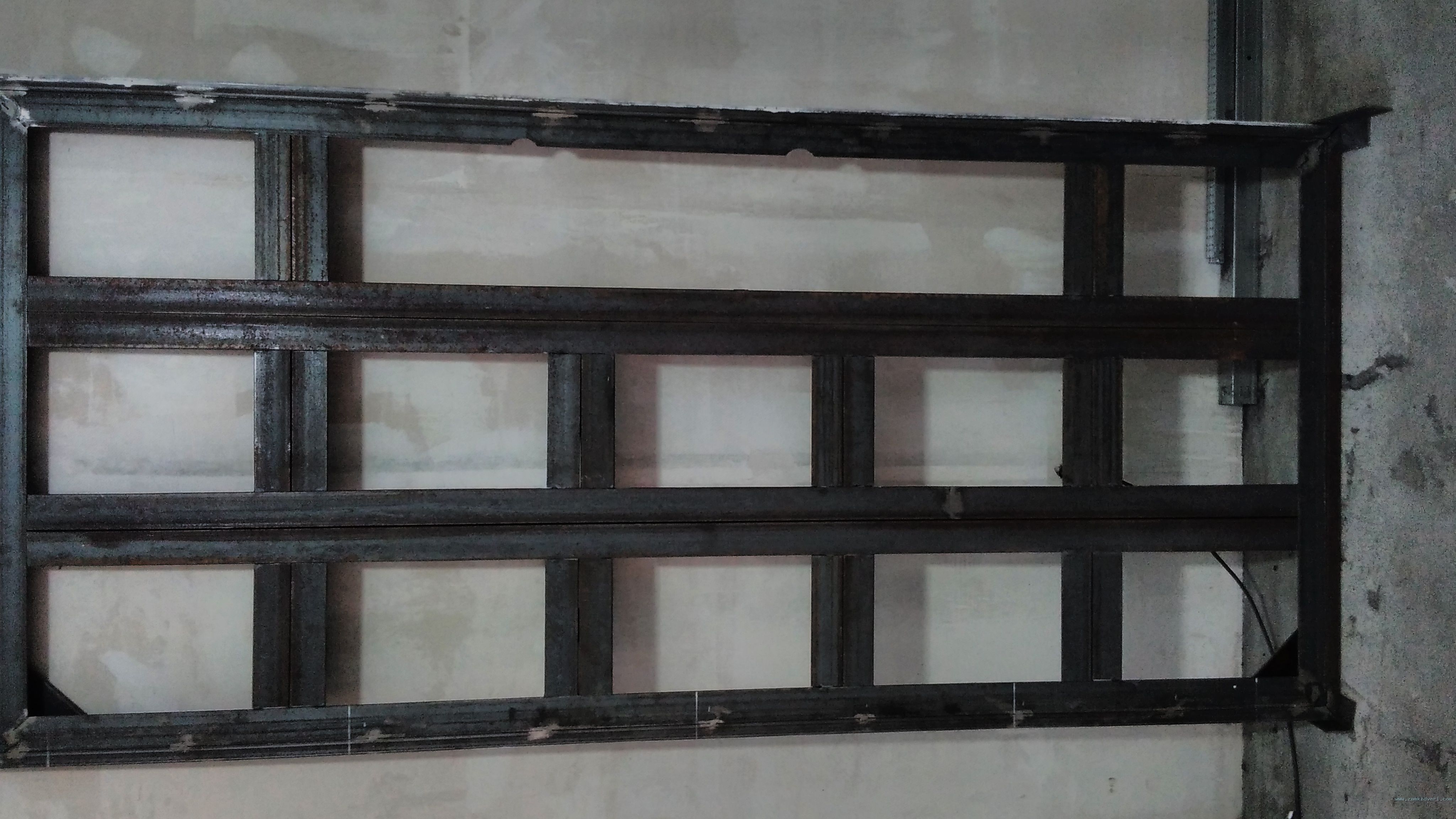

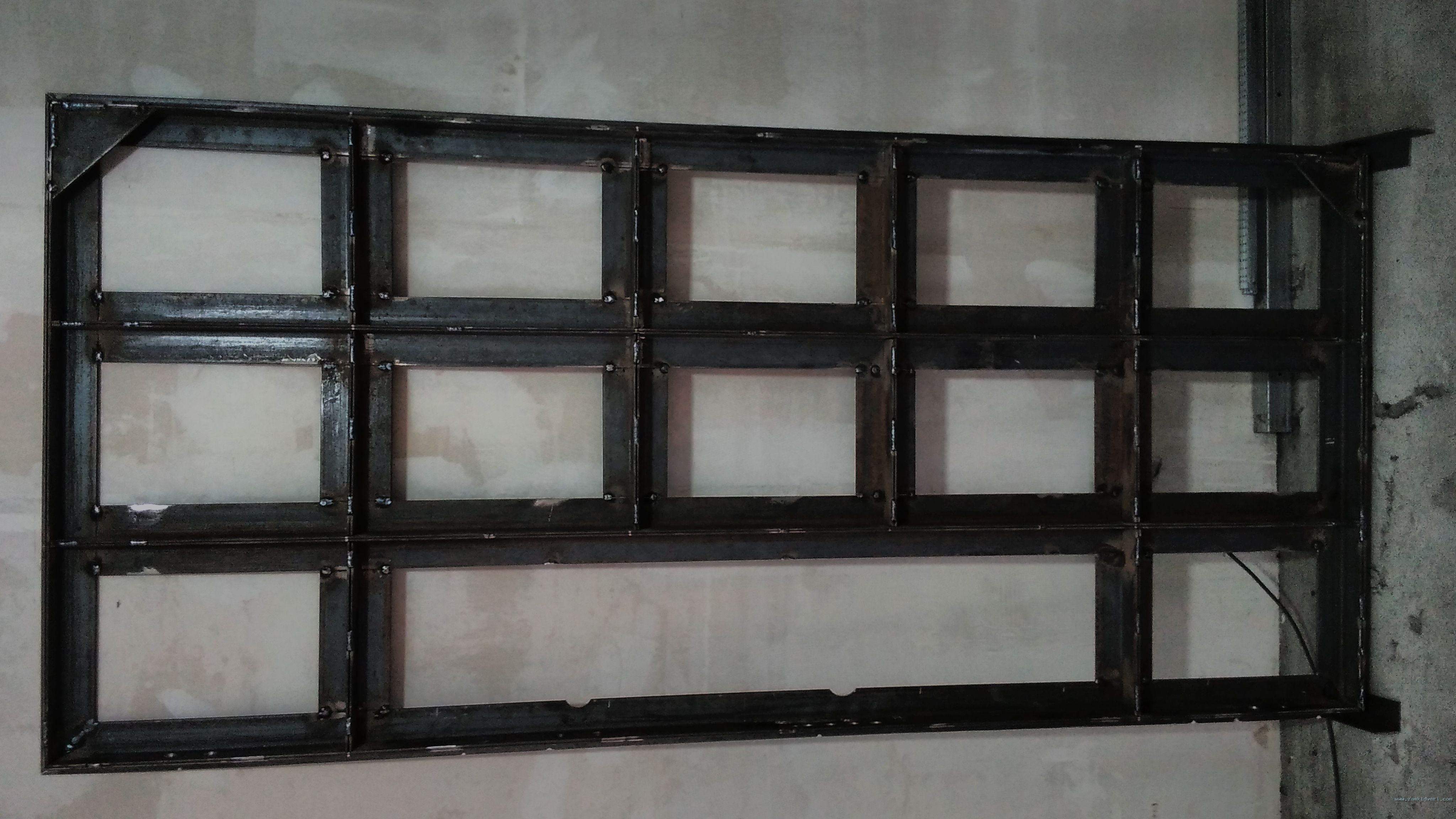

...и таки пошел:
испытание показало бестолковость такой конструкции, а именно непомерный вес (с учетом листов) и отсутствие желаемой жесткости. Проще говоря, я ее за потянул, она вылезла.

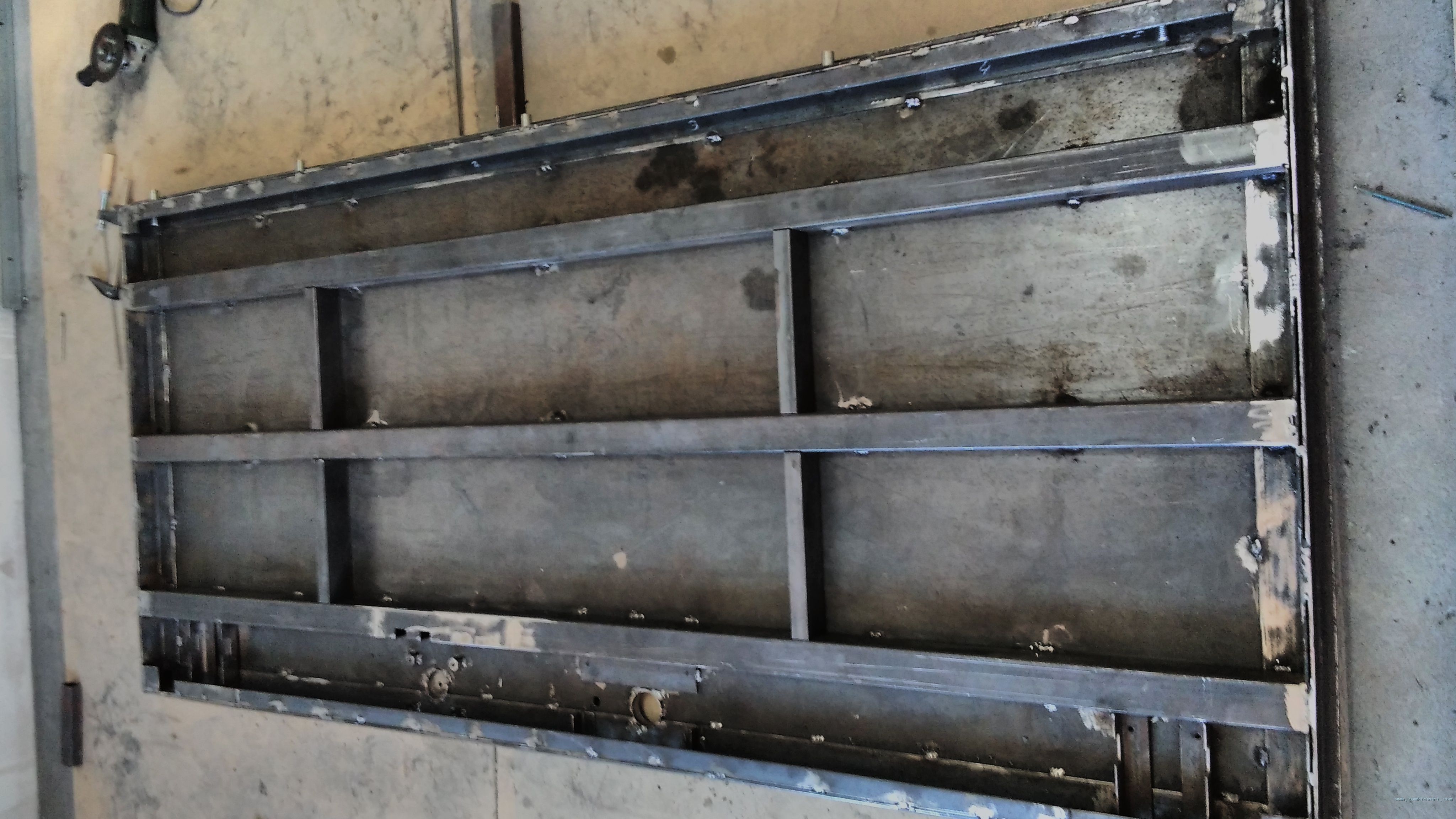

дальше были вариации на тему. Складываение уголка в тавр, швеллер... Хрен редьки не слаще. Вернулся к трубе. На этот раз 50х50хчестные почти 3. Сложил так: 3 вертикальных ребра (не пропорционально, см. фото) из трубы, а рама из сдвоенного в тавр уголка. Это РЕАЛЬНО жестче даже без листов!

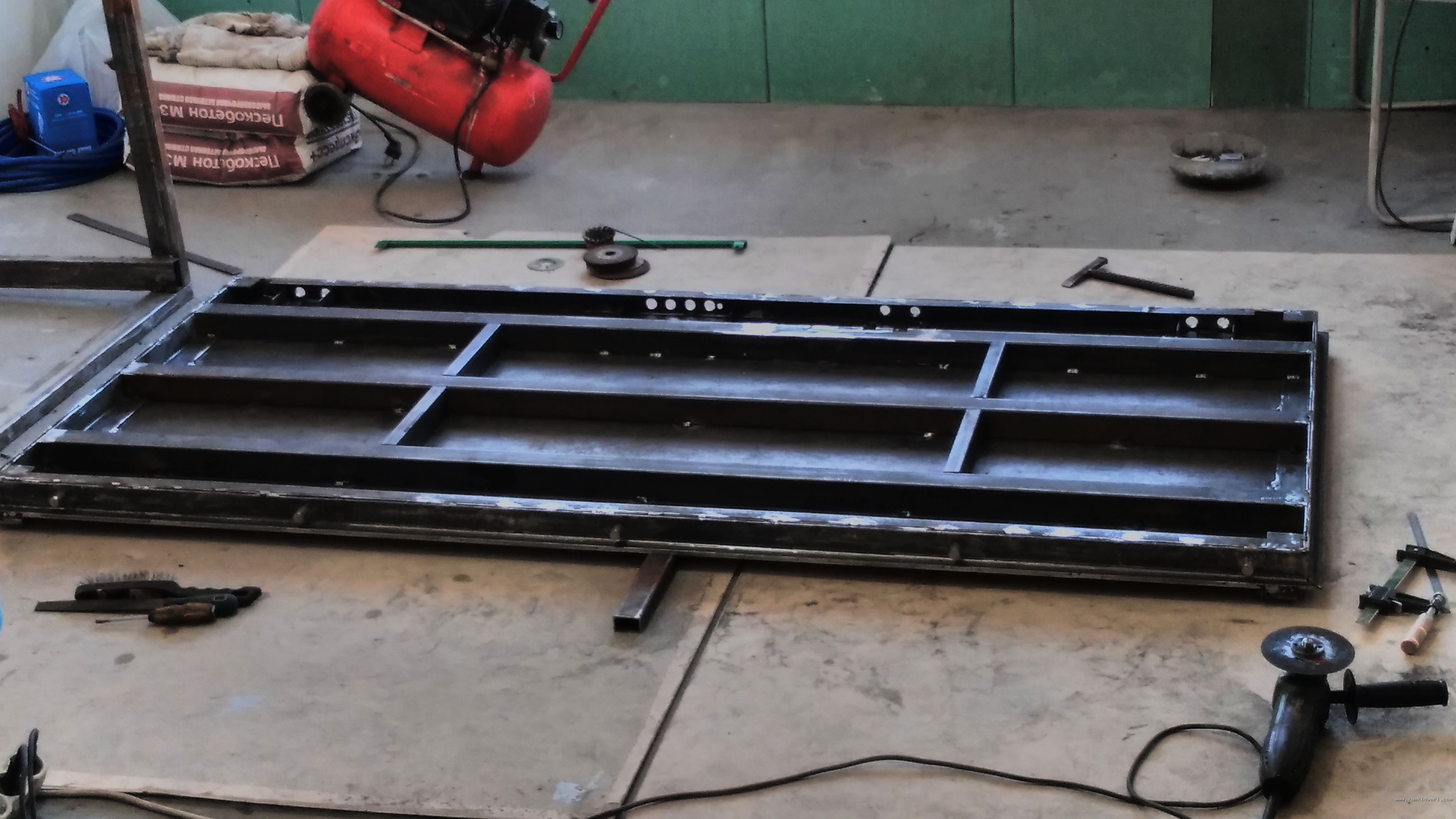

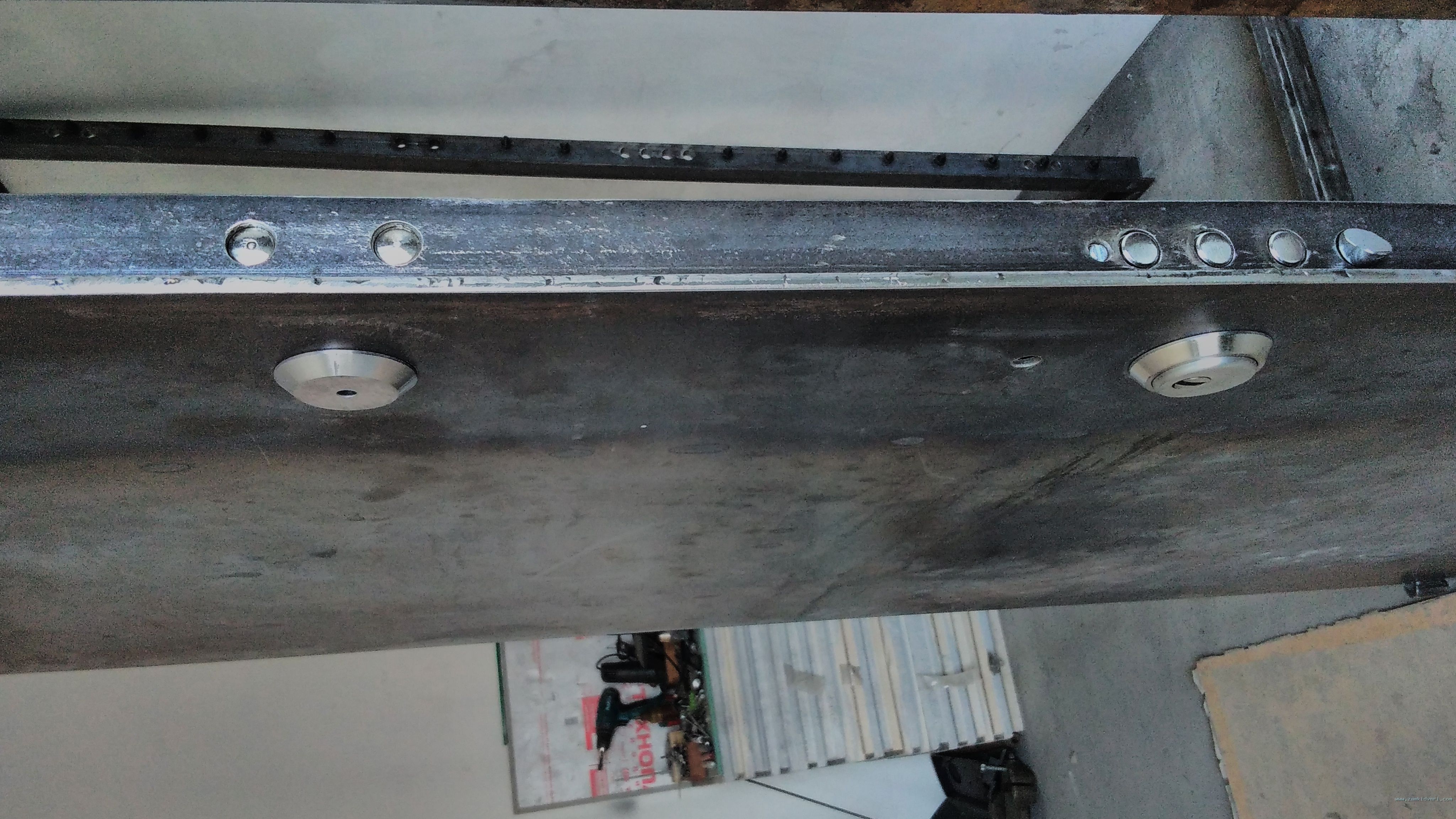

на фото ниже дверь в процессе проварки:
внешний лист 4мм, внутренний 2 (заколебался рихтовать после испытаний)..
дверь утоплена на 29мм в коробку
сделал стакан на нижний и накладку на верхний замки из ст-20. Ну, цилиндр овый под врезной броней, разумеется. Накладки вварены в лист и в раму двери.
на этом эксперименты заканчиваю, тк нашел искомое. Дальше всякие нюасны типа защит от сверления (вот же парадокс: сам имею убеждение, что крим не сверлит, а защиты делаю! бред..)
теперь над отделкой пора предметно задуматься
0
Разумно. Крим и сверлит и режет аккумуляторными пилами и болгарками. Сверлят - однозначно но не так и часто
с уважением
0
Ну, про трудности работы с уголком Вас предупреждали....
Дверь выглядит внушительно. Вы Valeg большой молодец!
0
с петлями как?
с уважением
0
Барк. Приварил сначала к уголку, а потом в листе вырезал углы, положил лист и к листу приварил. На коробке особо не варил, там незачем.
Смущает, что фактически дверь на одной петле висит. С другой стороны, она не такая уж и тяжелая.
Противосьемы из м16 сделал. В уголке резьбу нарезал и гайкой еще с обратной стороны. Оно и сдвойку из уголка посильнее подержит и сидит крепко.
0
Трудностей в работе с уголком нет. Но и толку нет.
Труба сложнее, ее даже от прихваток таращит. Но она не в пример жестче..
0
есть много дверей с Барком, там вопрос в надёжности крепежа дабы полотно потом не прибило пользователя.. когда с верхней петли ось вынут или сама открутится, поэтому регулировку делают на внутренней стороне петли при открытой двери
с уважением
0
какую регулировку ?
на внутреннюю сторону ориентируется щтифт-фиксатор, когда петли привариваются.
если верхний зазор с палец, то дадабы полотно потом не прибило пользователя.. когда с верхней петли ось вынут или сама открутится
0
Это само собой, однако, не лишним будет упомянуть данный нюанс, есть и модификации Барка , например, Неман ..
с уважением
