Эскиз металлической двери!!!

[TREEN]

Тема такая...
Пробегав по дверным конторам, понял, двери Г. а цены Ооо!

Решил заказать дверь хорошему сварщику.
Как мне грамотно составить эскиз?
Какие металлоконструкции использовать? Уголки, трубы 60х40, какую толщину наружного листа выбрать.

как решить данный вопрос?
Заранее огромное, всем спасибо.

Дверь будет основная и одна.

[HRT]

если я правильно понял, то Вы расчитываете получить конструктивную схему дверного блока ?

[TREEN]

2HRT не то чтобы уже готовую конструктивную схему... есть гост на металлические двери там есть эскизы и разные варианты. В госте делается упор на гнутые профили, естественно сварщик не будет заниматься гибкой профилей.

Меня интересует больше ньюансы проектирования и изготовления двери.

Какие металлоконструкции использовать? Уголки, трубы 60х40, какую толщину наружного листа выбрать

[HRT]

Ну не так уж там много вариантов... да и ничего стОящего...
подсказка: посмотрите описания конструкций на сайте Бастиона (доршоп.ру) мне этого хватило, чтоб начать...
Дмитрий.Барнаул.

[AndreyMax]

Есть очень много факторов влияющих на это
- цилиндры и замки
-качество и состав резинотехнических изделий для уплотнений
-тип внешней и внутренней отделки
-тип и размеры петель

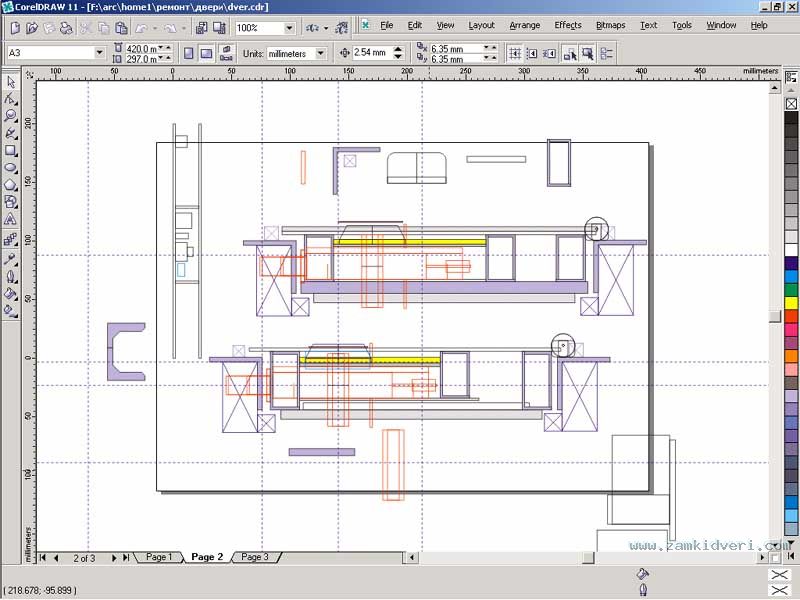

только гиморно все это. В картинке пример когда я разрабатывал дверь
А есть у хорошего сварщика ровный стапель (или стол) достаточного размера?

Хотя сейчас, если бы самодельно, я бы не стал делать сплошной лист железа, Сделал бы решетку из кв.трубы, рама створки например 20х50, и внутри вертикальные стойки из кв.трубы 20х40, или из арматуры диаметром 12, плюс усиления поперек, растояние между стойками см 10-15, и лист мм 4-5 закрыл бы только область замков. А декоративно внешне прикрыл бы листом ЛДСП, его сейчас очень хорошо и красиво режут и кромят.

[TREEN]

Я вот тут быстренько набросал... эскизик

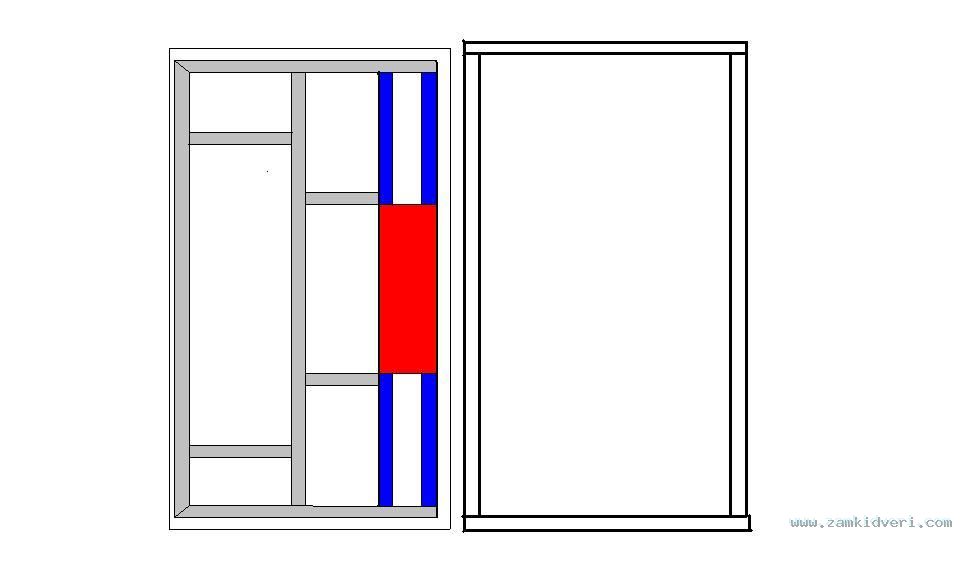

На картинке:
1. Рама из швеллера 6,5П или 8П
2. Полотно двери:
Серым цветом профильная труба 60х40(ширина двери 60+наружный лист + декоративный лист)
Синим цветом уголок 63Х63х5-внешний, внутренний 50х50х5
Красным цветом, в месте крепления замков(2шт) стальная пластина(700х170) 5мм, вваривается к уголкам. В ней сверлятся отверстия, нарезается резьба и крепятся замки(+ с торца).
Наружный лист 3мм.

Внутренность хочу заполнить виброизолом+урса. Внутреннюу панель крепить к профильной трубе и плащадкам на уголке(приварятся отдельно )
+ к внутренней стороне швеллера приварить пластину(гнутый лист _] ) для крепления уплотнителя.
Естественно противосъемные ригеля со стороны петель.
