Тема: Как правильней крепить замок?

  1. #21
    KKK
    KKK вне форума
    Продвинутый
    Регистрация
    18.09.2018
    Адрес
    Москва
    Сообщений
    461

    По умолчанию 0

    Тоже решил высказаться по этому вопросу. Поскольку букв получилось много, решил разместить текст в представительстве ZZ. Давно там не писал ничего..
    Поскольку уже не первый раз возникает вопрос о способах крепления замков, расскажу наше видение, нашу позицию и наше решение этого технологического момента.
    Замок – это сердце двери, и по нашему твердому убеждению, закреплен он должен быть максимально жестко, насколько это возможно. Необходимо использовать все точки крепления, предусмотренные в корпусе замка.
    Как известно, по способу крепления в дверях наиболее распространены «врезные» и «вкладные» замки.
    Врезные замки вставляются с торца двери, и крепятся к полотну через торцевую планку. Как правило, это недорогие "легкие" замки, широко распространенные на рынке и популярные, благодаря невысокой цене и простоте их установки. Это удобное решение для деревянных, пластиковых и бюджетных стальных дверей.
    Вкладные замки имеют крепежные отверстия в корпусе, и крепятся внутри полотна к специальному шасси. Это уже более серьезные замки "тяжелых" серий, предназначенные для установки в двери, имеющие более продвинутую конструкцию.
    Вкладной способ установки замка крепче, надежнее, не нарушает целостность силового каркаса полотна, но требует наличия в полотне специальной системы крепления, точного позиционирования крепежных отверстий и отверстий под ригели замка в торцевой части полотна.
    Установка и обслуживание вкладного замка сложнее, дороже и занимает больше времени, по сравнению с врезным.

    Сегодня практически все крупные производители серьезных замков, идя навстречу тенденциям и пожеланиям рынка, производят замки с универсальным способом монтажа. Такие замки имеют как крепежные отверстия в корпусе, так и торцевую планку.
    Торцевая планка у таких замков съемная, и прилагается в комплекте, фактически, как переходник-адаптер для унификации крепления и расширения применимости замка к различным дверям. Если конструкция двери не позволяет полноценно закрепить тяжелый замок через корпус, то его крепят врезным способом через торцевую планку.

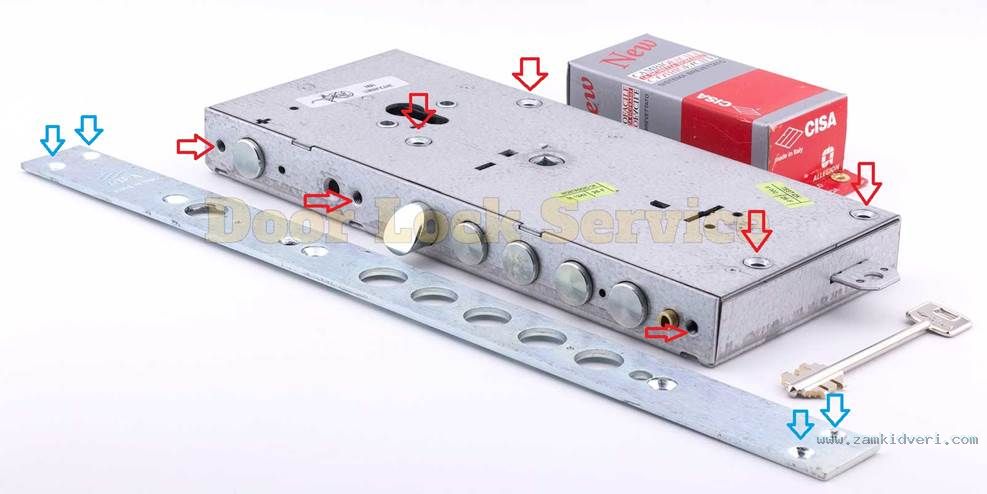

    Для примера и наглядности приведу замок "тяжелой" серии CISA 57.966. Да простят меня коллеги, чье фото я позаимствовал, как первое попавшееся в сети с нужным ракурсом. Специально сохранил водяной знак, показывающий авторов фото.
    Замок в общей сложности имеет 7 точек крепления (четыре на плоскости и 3 на торце корпуса).
    Вложение 41575

    Красным показаны все точки крепления замка, включая три точки с торцевой части корпуса (для крепления торцевой планки-адаптера). Все точки разнесены друг от друга, и наиболее равномерно распределяют крепление на весь корпус замка.
    А синим, показаны точки крепления к двери при врезном способе. Как видно, в этом случае замок к двери крепится только четырьмя винтами (сгруппированными попарно, и, по сути, образующими только две точки крепления), а внутри полотна и в торцевой его части замок фактически висит в воздухе.
    При вкладном способе мы используем все 7 точек крепления, предусмотренные конструкций данного замка.

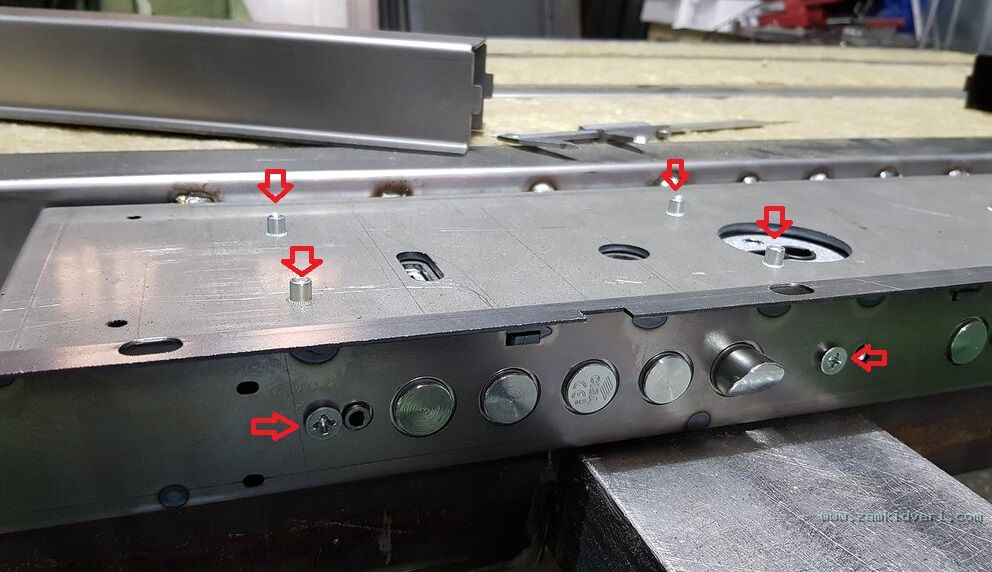

    Вот так выглядит замковый карман наших дверей (на сегодня это К60, К62, К70, К80) с креплениями замка (на фото полотно, вид снаружи, до приварки наружного листа).
    Вложение 41576

    Замковый карман, гнутый из 3мм стали, образует закрытый снаружи пенал, и выполняет роль шасси крепления замка. Замок так же видно на фото. Он вложен в замковый карман, и закреплен на все предусмотренные его конструкцией точки крепления. Для качественного соединения (хорошей затяжки винта) резьбы в 3мм стали не достаточно, на наш взгляд. Мы используем резьбовые втулки.
    Стрелками показаны точки крепления (торцевые винты на фото просто наживлены). При сборке все винты спрятаны под торцевыми профилями.

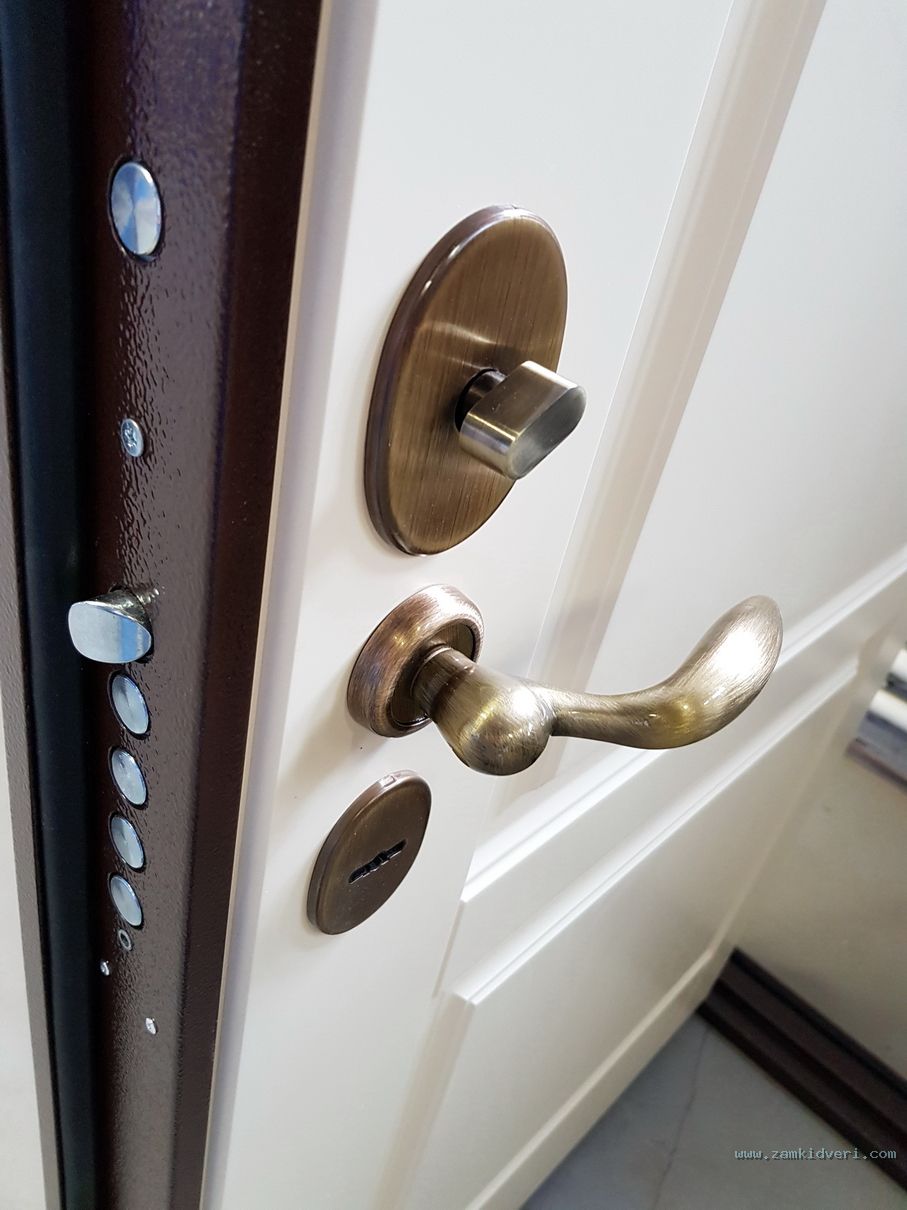

    Вот так все выглядит все после сборки. Крепко, надежно, эстетично.
    Вложение 41577

    http://www.zamkidveri.com/forum/55/t...tml#post528366
    Запретная Зона ZZdoors.ru

  2. #22
    Команда форума
    Регистрация
    21.01.2016
    Сообщений
    1,136

    По умолчанию 0

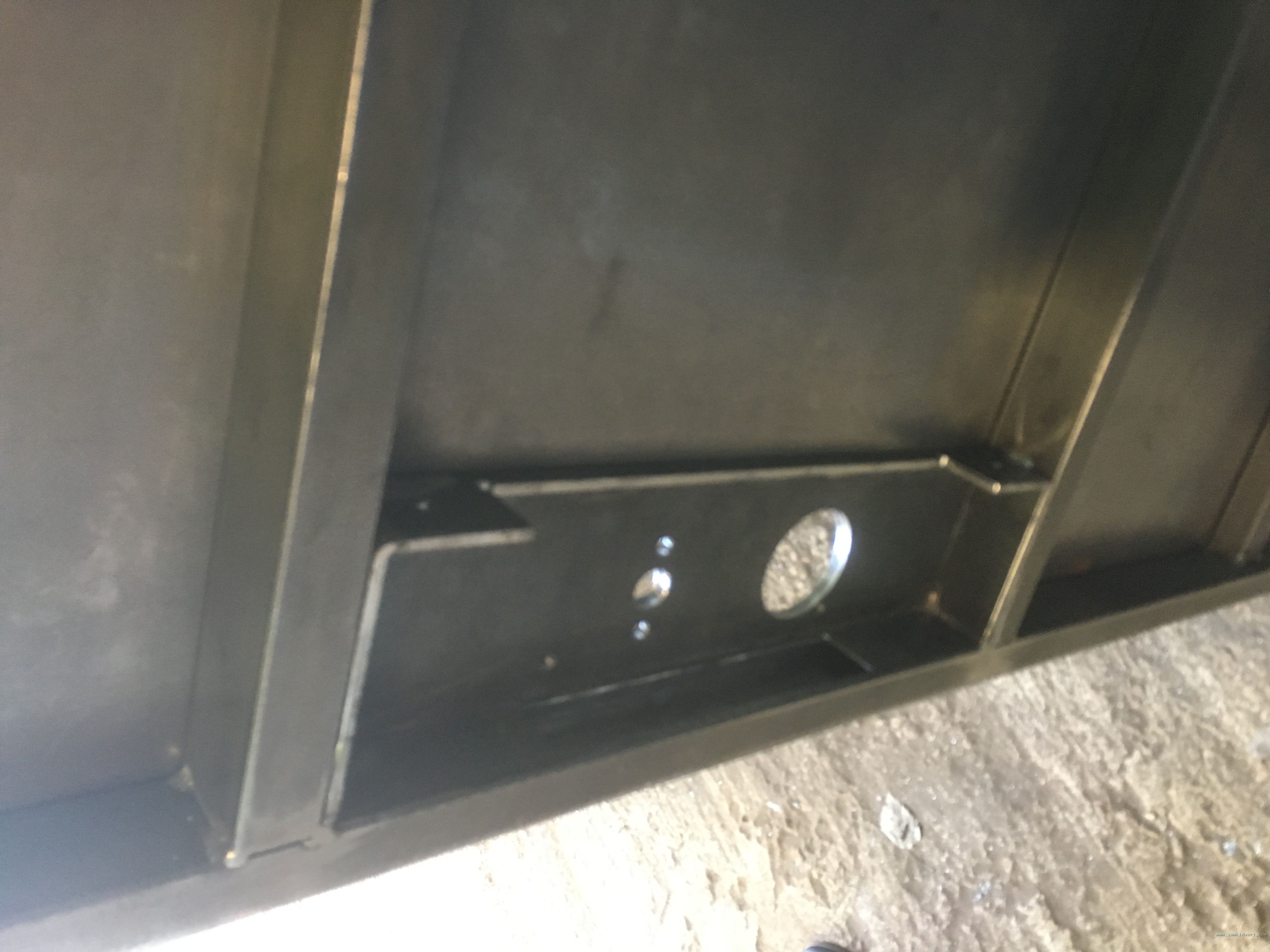

    Один из моих вариантов, когда штатный вариант не устраивает
    Изображения

  3. #23
    KKK
    KKK вне форума
    Продвинутый
    Регистрация
    18.09.2018
    Адрес
    Москва
    Сообщений
    461

    По умолчанию 0

    Толково сделано.
    Запретная Зона ZZdoors.ru

  4. #24
    vvk
    vvk вне форума
    Старожил
    Регистрация
    12.01.2018
    Адрес
    Москва
    Сообщений
    991

    По умолчанию 0

    Цитата Сообщение от valeg Посмотреть сообщение
    Один из моих вариантов, когда штатный вариант не устраивает
    Ты уголок сверху потом варишь, после установки замка?
    Фото конечно не айс(((
    Двери www.GUDOOR.RU

  5. #25
    Команда форума
    Регистрация
    21.01.2016
    Сообщений
    1,136

    По умолчанию 0

    Цитата Сообщение от KKK Посмотреть сообщение
    Толково сделано.
    Спасибо

  6. #26
    Команда форума
    Регистрация
    21.01.2016
    Сообщений
    1,136

    По умолчанию 0

    Цитата Сообщение от vvk Посмотреть сообщение
    Ты уголок сверху потом варишь, после установки замка?
    Фото конечно не айс(((
    Нет, конечно. Все разборное. Шасси предусматривает смену корпуса на другой форм-ф при необходимости.
    Чтото с камерой случилось. Не фокусируется

  7. #27
    Команда форума
    Регистрация
    05.02.2015
    Адрес
    Москва.
    Сообщений
    2,168

    По умолчанию 0

    Цитата Сообщение от KKK Посмотреть сообщение
    Тоже решил высказаться по этому вопросу. Поскольку букв получилось много, решил разместить текст в представительстве ZZ. Давно там не писал ничего..
    http://www.zamkidveri.com/forum/55/thread36750-2.html
    Не буду повторяться, дополнил там же не маловажную вещь.

  8. #28
    vvk
    vvk вне форума
    Старожил
    Регистрация
    12.01.2018
    Адрес
    Москва
    Сообщений
    991

    По умолчанию 0

    Цитата Сообщение от valeg Посмотреть сообщение
    Нет, конечно. Все разборное. Шасси предусматривает смену корпуса на другой форм-ф при необходимости.
    Чтото с камерой случилось. Не фокусируется
    Уголок как крепишь? он что делаете? Первое фото вообще не открывается((
    Двери www.GUDOOR.RU

  9. #29
    Команда форума
    Регистрация
    21.01.2016
    Сообщений
    1,136

    По умолчанию 0

    Заберу из покраски , ещё раз сфоткаю, что бы длинно ее писать

  10. #30
    vvk
    vvk вне форума
    Старожил
    Регистрация
    12.01.2018
    Адрес
    Москва
    Сообщений
    991

    По умолчанию 0

    ок, спасибо
    Двери www.GUDOOR.RU

  11. #31
    Продвинутый
    Регистрация
    08.05.2019
    Сообщений
    122

    По умолчанию 0

    Цитата Сообщение от valeg Посмотреть сообщение
    Один из моих вариантов, когда штатный вариант не устраивает
    Весь наружный лист такой толстый или перед замком дополнительный лист приварен?
    На первом фото не видно приваренных втулок/гаек. Болты прямо в лист вкручиваются?
    Без вертикальных тяг проще. А вот как с ними?

  12. #32
    Команда форума
    Регистрация
    21.01.2016
    Сообщений
    1,136

    По умолчанию 0

    Внешний лист двойка, внутреннего нет. Гаек или втулок , действительно нет. Резьбы во внешней стенке 4мм шасси (2 отв. м6). И фиксирующий уголок в тыльной части.
    Тяг нет потому, это самая бюджетная дверь, которую я смог придумать. Но внести их в конструкцию, вобщем-то, не сложно.

  13. #33
    vvk
    vvk вне форума
    Старожил
    Регистрация
    12.01.2018
    Адрес
    Москва
    Сообщений
    991

    По умолчанию 0

    Вот это что ты имиел в виду?
    Цитата Сообщение от valeg Посмотреть сообщение
    Резьбы во внешней стенке 4мм шасси (2 отв. м6). .
    .
    Двери www.GUDOOR.RU

  14. #34
    Команда форума
    Регистрация
    21.01.2016
    Сообщений
    1,136

    По умолчанию 0

    Ну, что резьбы нарезаны в теле шасси непосредственно. В шасси отверстие, в нем резьба. Когда накрывается внешним листом, образуется глухое резьбовое отверстие. Вполне годное (в этом случае) для позиционируещего безторцевого крепления замка. Дальше корпус замка обкладывается (с тыльной части в этом примере) планкой, которая примет на себя нагрузку

  15. #35
    Продвинутый
    Регистрация
    08.05.2019
    Сообщений
    122

    По умолчанию 0

    Жалко, Дмитрий из Находки молчит - у него достаточно неординарные конструкции.

  16. #36
    vvk
    vvk вне форума
    Старожил
    Регистрация
    12.01.2018
    Адрес
    Москва
    Сообщений
    991

    По умолчанию 0

    Так смысл этой темы в чем?
    В том, чтобы выявить неординарные решения или правильные?
    Потому что надежное вкладное крепление очевидно вроде, что правильное.
    Или нужно очередную шторку придумать ?)
    Двери www.GUDOOR.RU

  17. #37
    Старожил
    Регистрация
    21.09.2018
    Адрес
    Санкт-Петербург
    Сообщений
    547

    По умолчанию 0

    Нет предела совершенству
    Это подпись. Если вы ее видите...

  18. #38
    Команда форума
    Регистрация
    21.01.2016
    Сообщений
    1,136

    По умолчанию 0

    Цитата Сообщение от mrpronkin Посмотреть сообщение
    Жалко, Дмитрий из Находки молчит - у него достаточно неординарные конструкции.
    Вы их видели?
    Вообще , он не любитель распространяться о своих идеях и решениях.
    Он на связи. Говорит устал от интернета

  19. #39
    Продвинутый
    Регистрация
    08.05.2019
    Сообщений
    122

    По умолчанию 0

    Цитата Сообщение от vvk Посмотреть сообщение
    Так смысл этой темы в чем?
    Разрешить экзистенциальное противоречие: Игорь и Иван на Масоде так уверенно хвалили свои двери, что начал сомневаться.

    Цитата Сообщение от vvk Посмотреть сообщение
    Или нужно очередную шторку придумать ?)
    Шторок мало не бывает.

    Цитата Сообщение от valeg Посмотреть сообщение
    Вы их видели?
    Он однажды выкладывал с диагональными ребрами. Плюс гаражно-контейнерную дверь с необычной системой управления ригелями.

    Цитата Сообщение от valeg Посмотреть сообщение
    Вообще , он не любитель распространяться о своих идеях и решениях.
    Жаль.

  20. #40
    Команда форума
    Регистрация
    05.02.2015
    Адрес
    Москва.
    Сообщений
    2,168

    По умолчанию 0

    Цитата Сообщение от Romic102 Посмотреть сообщение
    Нет предела совершенству
    Ха, месяца два назад был заказ, молодой человек хотел открыть навесной замок на Лужковом мосту влюблённых,что на Кадашёвской набережной,наверное сильно верил в приметы, а любовь прошла....
