Замок Барьер-Премьер: русские снова удивили мир
Дата: 15.04.2011 | Раздел: Замки
Давно известен факт: замки с сувальдным типом механизма лучше других противостоят взлому. Их труднее высверлить, выломать или выбить.
Да-да, речь идет именно о замках с неудобными длинными ключами, которые норовят порвать карманы. Именно их, порой, тяжелее других открыть разрушающими методами, приводящими к уничтожению или повреждению какой-либо части замка.
Причина проста: весь механизм секретности замка находится в его корпусе, который, в свою очередь, установлен в полотно двери и, следовательно, защищён самой дверью. Снаружи находится только скважина (в отличие от цилиндровых замков): стучать и что- то выбивать нет никакого смысла.
Но есть и обратная сторона медали. Из-за конструктивных особенностей сувальдных замков тихие методы вскрытия на таких замках более доступны, а порой и достаточно легки. Элементы секретности такого замка (сувальды) и скважина ключа, как правило, имеют достаточно большие размеры (в сравнении, например, всё с теми же цилиндрами), что позволяет успешно использовать многие виды инструмента для манипуляционного неразрушающего вскрытия.
Безусловно, производители сувальдных замков эту проблему пытались и пытаются решить. Для этого сувальды видоизменяли, в механизм замка вводили дополнительные узлы и элементы, затрудняющие тихие методы вскрытия. Но практика много раз показывала, что все эти нововведения лишь затрудняют возможность чистого вскрытия, оттягивая время конечного результата. Да, изменение конструкции механизма секретности или некоторые его улучшения требуют и доработки инструмента, и дополнительной практики от манипуляторщика, но в большинстве случаев не исключают вскрытия, как такового.
Так было до недавнего времени.
 В 2008 году компанией «Поливектор» (г. Санкт-Петербург) был разработан и запатентован новый способ управления замком, который впоследствии был реализован в замке «Барьер-Премьер». Принцип работы замка и исполнение его механизма секретности кардинально отличаются от всех тех, которые использовались в сувальдных замках до этого.
Реализация управления нового замка «Барьер-Премьер» на теоретическом уровне исключает чистое тихое вскрытие. Можно с уверенностью заявить, что на сегодняшний день все известные и разработанные принципы манипуляционного вскрытия сувальдных механизмов для этого замка не применимы. Или, на сленге манипуляторщиков, все отмычки здесь «курят бамбук». Замок имеет огромный запас прочности и от вандальных методов взлома. Как всё это реализовано и сочетается в замке «Барьер-Премьер», мы и рассмотрим в данной статье.
Замок «Барьер-Премьер» бывает левого и правого исполнения. Сделано это не только для привычного удобства поворота ключа, но и для правильного расположения бронекрышки замка при его установке в двери.
Рассматриваемый замок имеет лицевую планку, монтажный ключ и декоративные накладки цвета хром. Баксет (расстояние от торца двери до центра замочной скважины) рассматриваемого замка равен 63 мм. Также существует модификация замка с баксетом равным 85 мм.
Все эти моменты указаны на упаковке замка.
Комплектация замка включает, помимо вышеперечисленного, паспорт- инструкцию по эксплуатации, винты торцевого крепления, запорную планку и чёрный непрозрачный запечатанный пакет с основным комплектом ключей.
Тяжелый вес и строгий внешний вид с первого момента вызывают доверие к замку.
На внутренней стороне корпуса замка присутствуют две наклейки. Одна из них указывает, где у замка находится верх. Именно в таком положении завод рекомендует устанавливать замок в дверь для его корректной работы.
На второй наклейке указан номер патента замка.
Заглянув в замочную скважину замка с внутренней стороны, мы можем увидеть реализацию монтажного ключа: бородка с кодовой нарезкой (выполняемая заодно с рабочими ключами) отделена от стержня и зафиксирована в скважине. Для управления замком с ним в комплекте поставляется монтажный ключ: стержень с соответствующим срезом на конце.
Монтажный ключ позволит установщикам проверить точность посадки замка в двери. В то же время такая реализация монтажного ключа исключает возможность несанкционированного снятия копии ключа. То есть, отдавая замок в чужие руки, вы легко сможете проконтролировать, не «ушла ли копия ключа на сторону». Для этого достаточно проверить состояние разрушающейся голограммы, которой опечатана вставленная в замок монтажная бородка.
 На самом монтажном ключе имеется бирка с номером ключа для данного экземпляра замка, этот же номер продублирован в паспорте замка. Зная его, можно заказать ключ на заводе-изготовителе при утере всех имеющихся ключей, поэтому бирку с номером лучше сохранить.
На крышке замка с оборотной стороны мы можем видеть две наклеенных голограммы завода.
Голограммы разрушающиеся, т.е. при удалении необратимо повреждаются.
Нижняя голограмма располагается на винте крепления крышки замка. Её отсутствие или повреждение указывают на то, что осуществлялась послезаводская разборка замка. Безусловно, разбирать замок самостоятельно не следует – это приведет к снятию с заводской гарантии.
Верхняя голограмма завода наклеена на замочную скважину. Её целостность указывает на то, что монтажная бородка из замка не вынималась.
Для извлечения монтажной бородки голограмму на замочной скважине придется прорвать. На двери это будет удобно сделать тонкой крестовой отверткой, напоминаю, с наружной стороны.
Мы увидим винт крепления, который необходимо выкрутить, одновременно прижимая бородку в замке монтажным ключом с обратной стороны двери (со стороны помещения). После того, как винт будет выкручен, у нас появится возможность освободить замок от бородки, вытолкнув её наружу.
Процедура извлечения монтажной бородки подробно расписана в инструкции к замку, которую перед использованием будет всем очень полезно прочесть.
Распечатав чёрный непрозрачный пакет, обнаруживаем пять ключей основного комплекта.
Ключи выполнены из латуни, никелированы. Нарезка на бородках имеет зеркальную симметрию относительно стержня – особенность, необходимая для работы ключа с обеих сторон. Кстати, предусмотрена возможность заказать замок, который будет открываться снаружи и изнутри разными ключами.
Для анализа механизма замка необходимо выкрутить четыре крепёжных винта и снять крышку. Без повреждения голограммы винта крепления здесь уже не обойтись.
Крышка замка выполнена из легированной термообработанной стали толщиной 3,3 мм. Степень термообработки крышки исключает ее последующее сверление обычными сверлами и обработку обычными напильниками.
Это первое серьёзное препятствие в замке «Барьер-Премьер», защищающее от вандальных методов взлома, таких как сверление или сворачивание.
Итак, мы добрались до внутреннего устройства замка.
Не может не радовать наличие дистанционных втулок в местах фронтального крепления замка (обозначены красными стрелками). Они позволят монтировать замок в дверь с максимально плотной затяжкой винтов без риска коробления корпуса замка. Такая установка будет не только удобна для монтажников, но и обеспечит высокие защитный свойства, а значит, и повышенное сопротивление при взломе.
Синей стрелкой на фотографии обозначена защитная стальная лента. Она поджимается крышкой замка после сборки и накладывается на всю область проходного паза сувальд.
Назначение этой пластины – дополнительная защита замка от вскрытия с использованием эндоскопа. При попытке сверления крышки в области проходного паза, например, алмазным сверлом, происходит замятие ленты и блокирование перемещения сувальд, а значит, и замка.
Засов замка имеет привычную стойку хвостовика, которая служит для сверки кода ключа. Стойка хвостовика имеет форму квадратного бруса с длиной грани 7 мм. Сверху она прикрыта стальной свободновращающейся термообработанной шайбой диаметром 25 мм.
Шайба необходима для защиты от высверливания стойки. Такой большой диаметр шайбы выбран не зря: диаметр 25 мм будет требовать от взломщика либо сверления твёрдосплавной коронкой бОльшего, чем 25 мм внутреннего диаметра (а это – дополнительные усилия, время, громкий шум), либо высверливания стойки через бронекрышку под таким большим углом наклона, что вся затея видится малоперспективной.
Для дополнительной защиты от этого распространённого вида взлома, стойка имеет твердосплавную вставку в центре на всю высоту.
Пожалуй, больше ни в одном замке нет такой серьёзной защиты этого, безусловно, важного элемента механизма секретности сувальдного замка.
Особенностью замка является то, что сувальды не имеют привычных пружин. Да, элементы секретности так же, как и в «классических» сувальдных механизмах, будут перемещаться под действием ключа по направляющим стойкам. Но вот после набора комбинации ключом они будут фиксироваться в рабочем положении за счёт сил трения, которые возникают под действием обычных цилиндрических пружин (это является своеобразной чисто механической «оперативной памятью» замка). На фотографии ниже эти пружины показаны красными стрелками. Прижатые крышкой замка, они поджимают пакет сувальд с необходимым усилием.
Возникает резонный вопрос: как же будут возвращаться сувальды в исходное положение?
Возвращение сувальд в начальное положение будет осуществляться специальным поворотным валиком, который выполнен из порошкового материала и пропитан маслом. Такой материал снижает силу трения при сопряжении валика и сувальд, что приводит к меньшему износу и меньшей долговечности работы деталей и замка в целом.
Поворотный валик располагается на одной из стоек замка и при помощи шестерёнчатого привода вращается вокруг своей оси.
Само исполнение шестерёнчатого привода и моменты поворота и работы валика мы рассмотрим ниже.
Следующей особенностью замка является то, что в конструкции замка есть отсечной механизм.
Он состоит из корпуса (защитного стакана) и вращающейся в нем отсечной втулки, в которую, в свою очередь, вставляется и в которой базируется ключ. Базируется точно, а не как в классических замках на выштампованные отверстия в корпусе и крышке (которые сами по себе неточны, а впоследствии еще и изнашиваются). Всё это на деле позволяет реализовать точность нарезки высот секретов ключа, что сказывается на чёткости и долговечности работы замка.
Отсечная втулка имеет сложное отверстие под ключ, при этом отверстие на оси закрыто практически со всех сторон: имеются вырезы только под бородки ключа. Ключ при работе поворачивается именно вместе с втулкой.
Защитный стакан закреплен на крышке замка двумя винтами с применением анаэробного фиксатора резьбы. В его корпусе вырезан небольшой сегмент, через который ключ сможет взаимодействовать с сувальдами при повороте.
Для фиксации отсечной втулки по углу в защитном корпусе в исходном положении сам корпус имеет подпружиненный шарик, а втулка - соответствующий паз под него. Сделано это для удобства эксплуатации и для четкости работы отсечной втулки. На фотографии ниже фиксирующий шарик обозначен красной стрелкой.
На следующей фотографии мы видим шестерню, которая приводится в движение поворотом ключа через отсечную втулку. Шестерня вращается вместе с отсечной втулкой за счет посадки на квадрат последней.
А вот цилиндрическая часть отсечной втулки, которая свободно входит в отверстие корпуса замка, служит для того, чтобы при отвинчивании крепежных винтов защитного стакана (например, взломщиком после сверления двери снаружи) невозможно было сместить отсечной механизм, используя это для вскрытия замка.
Здесь же хорошо видны рабочие закраины сувальд, которые взаимодействуют с ключом через вырезанный сегмент корпуса защитного стакана при определённом повороте отсечной втулки.
Стоит обратить внимание на чистоту обработки закраин сувальд. Это, а также тот факт, что в замке нет обычных сувальдных пружин, обеспечивает малый износ и сувальд, и кодовых элементов ключа. Кратно меньший износ по сравнению с обычными замками. А это гарантия сохранения секретности замка, обеспечения долговечности работы.
Сувальд в замке девять.Изготавливаются они лазерной резкой с последующим покрытием белым цинком, сувальды друг от друга отделены бронзовыми шайбами.
Помимо хорошей геометрии и соблюдения правильных размеров ложных пазов, лазерная резка позволяет легко менять от серии к серии замков шаг нарезки секретов. А это положительно сказывается на количестве кодовых комбинаций замка, которое изначально в замке огромно.
Всего в конструкции замка встречается семь типоразмеров сувальд. А это значит, что количество кодовых комбинаций замка будет равняться семи в пятой степени и превысит число, равное шестнадцати тысячам, в пределах одной партии. Исчерпав эти комбинации, завод легко поменяет шаг нарезки секретов ключа с помощью лазерной резки сувальд, после чего получит ещё 16 тысяч различных вариантов ключей. Всего заводом может быть изготовлено свыше сорока миллионов замков с индивидуальными ключами - число поистине огромно.
Обратим внимание, что часть сувальд в замке имеет переменную ширину по длине проходного паза.
Это сделано для того, чтобы затруднить выставление сувальд в рабочее положение, если к проходному пазу всё же каким-то образом получен доступ.
Следующая особенность замка «Барьер-Премьер»: отсутствие классического привода засова.
Чем в «классических» сувальдных замках перемещался засов? Правильно, ключом и его приводным зубом. Ключи замка «Барьер-Премьер» не имеют приводных зубьев, потому что перемещение засова происходит через шестерёнчатый привод. Этот фактор исключает такой распространённый дефект классических сувальдников, как проворот ключа с последующим заклиниванием механизма замка.
Смотрим на фотографию ниже.
Шестерню с фигурным отверстием (на фотографии вверху по центру) мы рассматривали выше. Именно она приводит в движение все остальные детали привода замка. А приводится в движения эта шестерня отсечной втулкой и вставленным в неё ключом. Вот так на ней располагается отсечная втулка.
Вторая шестерня, расположенная сверху слева, отвечает за поворот возвратного валика, также рассмотренного выше.
Третья шестерня (самого большого диаметра, она расположена в центре), имеет поворотный поводок в виде сектора круга (каплевидный). Поводок стальной и жестко крепится к шестерне двумя запрессованными штифтами при помощи точечной сварки. Именно эта шестерня и закрепленный на ней поводок отвечают за движение засова.

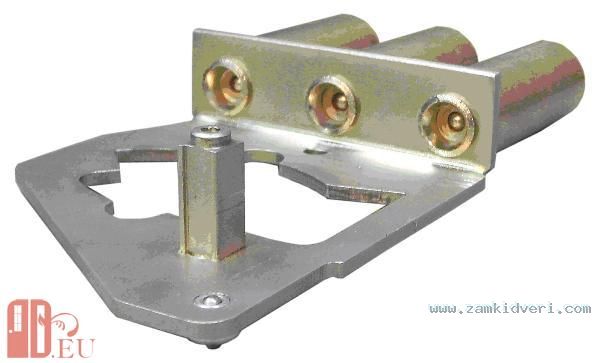

Итак, засов. Замок «Барьер-Премьер» имеет стальной засов, у которого три покрытых никелем круглых стальных стержня (ригеля) диаметром 18 мм. В каждом стержне имеется твердосплавная свободновращающаяся вставка на всю длину - защита от перепиливания (запас прочности этого замка от вандальных методов взлома воистину огромен!).

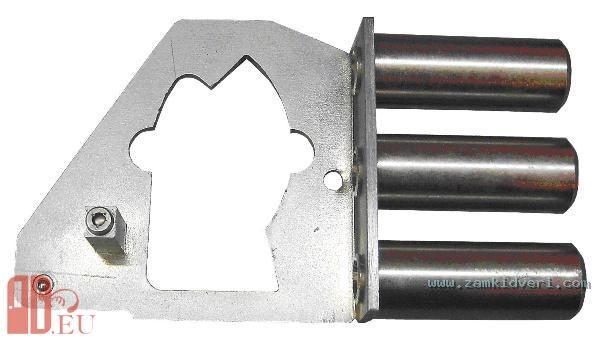

А теперь посмотрим на хвостовик засова (пластину) и на его отверстие сложной формы под поворотный поводок шестерни.
Такое несколько непривычное исполнение хвостовика засова, необходимо для реализации шестерёнчатого привода и блокирования перемещения засова в определенных фазах поворота ключа (об этом ниже).
На следующей фотографии замок открыт, и мы можем рассмотреть, в каких положениях находятся как шестерни привода, так и сам засов.
А теперь повернём ключ по часовой стрелке вместе с отсечной втулкой и полностью выдвинем засов замка.
Поворотный каплевидный поводок большой шестерни выдвинул засов замка и зафиксировал его от перемещения в обратном направлении своим торцом.
Если в замках с «классическим» сувальдным механизмом стопорение засова происходит стойкой хвостовика и зубцами кодовых элементов, то в замке «Барьер-Премьер» засов стопорится мощной стальной деталью: поворотным поводком. Забить ригели с торца двери в таком замке будет гораздо сложнее, чем в других замках, где стопорение будет производиться просто стойкой.
Обращаю внимание на искусственно ослабленные зубья самой большой шестерни: так реализуется защита замка от сворачивания.
При попытке свернуть механизм замка через замочную скважину (делается это свёртышем – мощной стальной деталью, по форме напоминающей ключ), искусственно ослабленные зубья отломятся, а замок останется в положении «закрыто». Хочется понять, почему ослаблены не все зубья шестерни? Дело в том, что это делать просто ни к чему. Вся нагрузка при использовании злоумышленником свёртыша ляжет именно на ослабленные зубья шестерни, поэтому смысла в лишних ослаблениях просто нет.
Все шестерни стальные, покрыты белым цинком.
Что же дал этот уход от привычного привода засова к шестерёнчатому?
1. Повышенные износостойкие характеристики, долговечность работы как ключа, так и узла привода засова.
2. Принципиальную невозможность такого дефекта, как «проворот» ключа и отказ замка.
3. Реализацию нового принципа работы: отсутствие обратной связи между сувальдами и передвижением засова, что дало возможность исключить практически все интеллектуальные виды вскрытия замка.
А вот здесь подробнее.
Обратная связь между кодовыми элементами и засовом всегда присутствовала в сувальдных замках, поскольку ключ одновременно выстраивал кодовые элементы и перемещал засов замка. Какие возможности давала эта схема работы манипуляторщику? Он мог через замочную скважину одним инструментом создать усилие (так называемый «натяг»  на засов замка в сторону открывания, который под действием этой силы непременно своей стойкой упирался в кодовые элементы. Теперь, взяв второй инструмент и введя его в скважину, мы получаем возможность прочувствовать обратную связь между стойкой засова и этими элементами: при перемещении сувальды чувствуется изменение движения засова, сила трения. Обратная связь была, поэтому манипуляторщик, ориентируясь на ощущения, выстраивал все кодовые элементы в нужное положение, освобождая проход для стойки засова.
В сувальдном замке «Барьер-Премьер» обратная связь отсутствует - это и есть уникальная особенность данного запирающего устройства нового поколения. Изначально засов зафиксирован поворотным поводком большой шестерни, а не секретными элементами. А вот разблокировка и заход засова в корпус осуществляется уже значительно позже того, как сувальды выстроены ключом в нужное положение.
Выше мы рассмотрели все детали и узлы замка, теперь попробуем понять принцип его работы в динамике.
Итак, замок закрыт, и мы вставляем ключ в исходное положение. Сразу хотелось бы обратить внимание на следующее. При полном вылете засова значительная часть стержней засова остаётся внутри корпуса замка (на фотографии этот момент отражён красными стрелками). Это создаёт дополнительное препятствие при выламывании замка из двери, также не забываем о том, что углы корпуса замка проварены.Это в очередной раз указывает на ответственный подход производителя к обеспечению высоких взломостойких характеристик своего детища.
Засов заблокирован поводком, обозначенным синей стрелкой.
Зелёной стрелкой обозначен поворотный валик. Сейчас он блокирует подъём сувальд, а впоследствии, при повороте, будет возвращать их в это же (исходное) положение, сбрасывая код.
Оранжевой стрелкой обозначена стойка хвостовика засова. Как мы видим, сейчас её перемещению (а значит, и движению засова) мешают кодовые выступы сувальд. На кодовых выступах сувальд присутствуют чётко и размерно правильно выполненные ложные пазы для защиты замка от вскрытия отмычками. Сама стойка хвостовика имеет, естественно, ответный паз.
Начинаем открывать замок, поворачивая ключ. Дойдём до положения, когда поворачивающийся поводок шестерни, освободив засов, начинает вдвигать его. Почему этот момент важен для нас? Потому, что дойти до него мы можем и без ключа: нам же ничего не будет мешать повернуть отсечную втулку снаружи, например, отвёрткой? А значит, и у потенциального грабителя есть возможность повернуть эту втулку до положения, когда поводок больше не будет стопорить засов.
Вот это положение.
Синий стрелкой обозначен поводок шестерни. Зелёной стрелкой обозначен поворотный валик, передвигаться сувальдам он не мешает уже давно.
Вот этот момент без пакета сувальд.
Теперь вспомним, где располагаются рабочие закраины сувальд.
Обратите внимание на то, в каком угловом положении сейчас находится ключ вместе с отсечной втулкой.
Кодовая нарезка ключа уже давно перестала взаимодействовать с сувальдами, выстроив каждую из них в нужное положение. При этом доступа к сувальдам уже нет: на таком угле поворота отсечная втулка полностью перекрывает проход к кодовым элементам, то есть потенциальному взломщику необходимо каждую сувальду выставить в нужное положение задолго до того углового положения ключа, когда сможет передвигаться засов. Но как же определить нужное положение сувальд, ведь связи с засовом нет? Относительно чего сравнивать ощущения при дальнейшем выставлении сувальд?
Вот в этом и заключена главная уникальная особенность замка, позволяющая утверждать, что все современные методики чистого вскрытия, весь разработанный инструмент для этого здесь работать не будут.
В нашем случае после поворота «родного» ключа в замке, сувальды будут зафиксированы силами трения, то есть подвиснут в «нужном» положении, открыв проходной паз для движения стойки хвостовика.
Дальнейшим поворотом ключа поводок большой шестерни начнёт задвигать засов в корпус. Поскольку мы используем родной ключ, ничто этому мешать не будет.
Проходной паз обозначен синий стрелкой.
Ключ в исходное горизонтальное положение пока не дошел. Довернув его на оставшиеся 90 градусов, мы завершим рабочий цикл замка:
1) поворотный валик замка вернёт сувальды в исходное положение, сбросив набранный код (зелёная стрелка);
2) поводок большой шестерни зафиксирует засов замкаот перемещения(синяя стрелка).
Со снятым пакетом сувальд.
Итого, за один полный оборот ключа в 360 градусов замок из состояния «закрыто» перешёл в состояние «открыто».
Выводы
В мире сувальдных замков появился принципиально новый продукт, предоставляющий серьёзную защиту от большинства известных видов взлома и вскрытия. И мы с гордостью можем сказать, что данный замок был разработан и собран в России. Задумка и реализация всех защитных элементов замка вызывают искреннее уважение. Принцип работы сувальдного механизма замка «Барьер-Премьер» исключает все виды интеллектуального вскрытия, которые были известны до сегодняшнего времени.
Все зоны замка, наиболее подверженные вандальным методам взлома (высверливание, слом, забивание и пр.) имеют усиления или защитные элементы, максимально затрудняющие вскрытие замка этими методами.
Детали и узлы замка выполнены из прочных износостойких материалов с высоким качеством обработки, что обеспечивает высокие эксплуатационныехарактеристики замка.
Без лишней скромности можно сказать, что на сегодняшний день «Барьер-Премьер» является лучшим предложением в качестве основного защитного замка для входной двери.
И последнее. Посмотрев в сети видеоролик о принципах работы замка, один из иностранных специалистов написал отзыв: «Русские снова удивили мир!», что и вынесено в заголовок данной статьи.
Владимир Молодовский, компания «Дверной Доктор» (Нижний Новгород), по заказу портала Dvery.EU
