УСТРОЙСТВО ДЛЯ ПРЕДОТВРАЩЕНИЯ ВЗЛОМА ЗАМКОВ
Изобретатель: Део Эррани, Фаэнца, Италия
Противовзломное устройство для сувальдных замков, состоящих из множества сувальд, сцепленных скользящим засовом, в состав которого входят по меньшей мере две фасонные пластины, расположенные вдоль той же плоскости, что и две соответствующие
сувальды
, и вращающиеся вокруг оси; каждая из пластин имеет удлинение, эластично соединенное с боковой поверхностью соответствующей
сувальды
компланарно со второй пластиной, а также крючком, который при отделении одной из сувальд от соответствующего удлинения зацепляет компланарную сувальду благодаря действию пружины, что предотвращает движение
сувальды
вверх.
Настоящее изобретение относится к устройству для предотвращения взлома сувальдных замков.
Изобретенное устройство предназначено для предотвращения взлома сувальдных замков отмычкой.
Как известно,
сувальдные замки
, открываемые ключами с двусторонним профилем, состоят из множества сувальд в форме наложенных друг на друга пластин, в каждой из которых имеется прямоугольное отверстие, с наборов зубцов вдоль двух его длинных сторон, расположенных друг напротив друга. Стержневой элемент, выступающий сбоку из запирающего засова, вводится между зубцами пластин. Противоположные зубцы каждой пластины могут быть одинаковой или разной высоты, а расстояние между внешними концами каждой пары зубцов, расположенных друг напротив друга, по меньшей мере равно толщине стержневого элемента. Поэтому, перемещая пластины относительно друг друга перпендикулярно запирающему направлению скользящего засова, всегда можно выровнять совокупность наложенных друг на друга зубцов таким образом, чтобы образовался проход для стержневого элемента скользящего засова. Это делается профилем ключа, который также имеет такую форму, чтобы при дальнейшем вращении запирающий засов продвигался на первый отрезок, где установлено указанное расположение. После каждого полповорота ключа стержневой элемент вновь оказывается зажатым между зубцами. Дальнейшее вращение ключа заставляет
сувальды
двигаться в соответствии со вторым профилем ключа и расположением прилегающей второй совокупности наложенных друг на друга зубцов, что вызывает дальнейшее движение запирающего засова на второй отрезок.
Из вышесказанного очевидно, что запирающий засов двигается, когда совокупности противоположных зубцов выровнены с двух сторон таким образом, чтобы проход для стержневого элемента запирающего засова оставался свободным вдоль линии скольжения последнего.
Однако замки вышеописанного типа не особенно устойчивы к подбору через замочную скважину, так как из-за двух противоположных профилей ключа замочная скважина довольно велика, и это относительно облегчает доступ в замок и использование отмычек.
Как известно, при взломе отмычкой запирающий засов отталкивается назад, благодаря чему удаётся последовательно поднять
сувальды
, удерживающие стержневой элемент запирающего засова.
ОБЩЕЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Один из предметов данного изобретения – создание устройства, существенно ограничивающего возможность взлома отмычкой.
Противовзломное устройство в данном изобретении характеризуется тем, что в нем по крайней мере две фасонные пластины расположены в той же плоскости, что любая пара сувальд, и могут вращаться вокруг оси; каждая такая пластина имеет удлинение, эластично связанное с краем соответствующей
сувальды
компланарно со второй пластиной, а также крючком, который при отделении одной из сувальд от соответствующего удлинения зацепляет компланарную сувальду благодаря действию пружины, что предотвращает движение
сувальды
вверх.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖА
Для наглядности описания изобретения прилагаются чертежи, а именно:

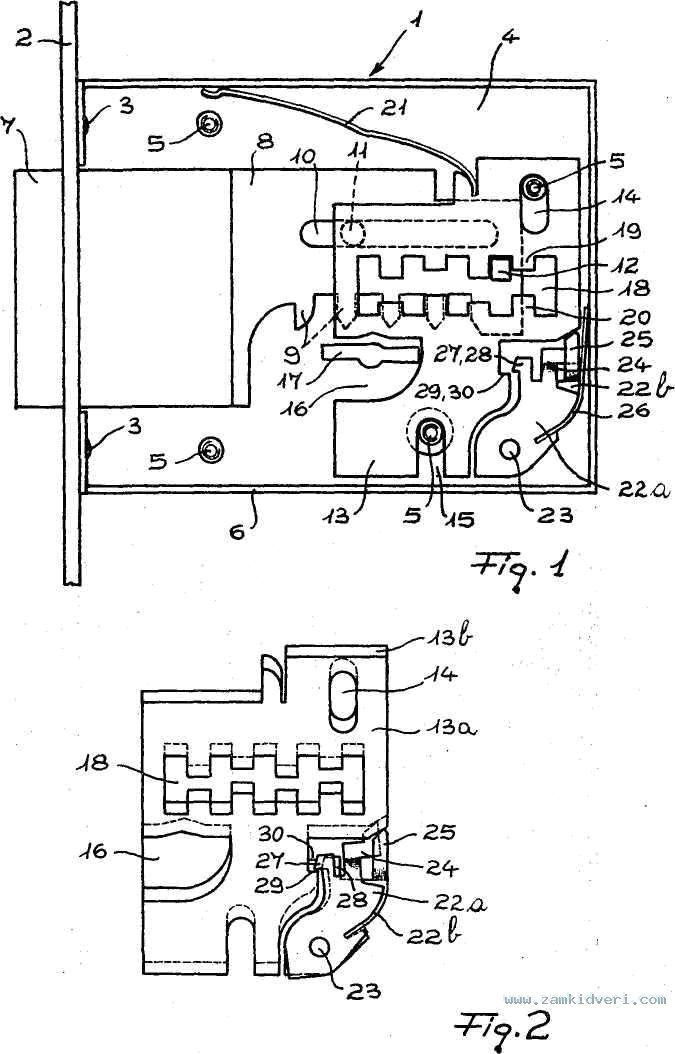

РИС. 1 – общий вид внутреннего устройства сувальдного замка, оборудованного изобретенным устройством;
РИС. 2 – изобретенное устройство в рабочем состоянии;

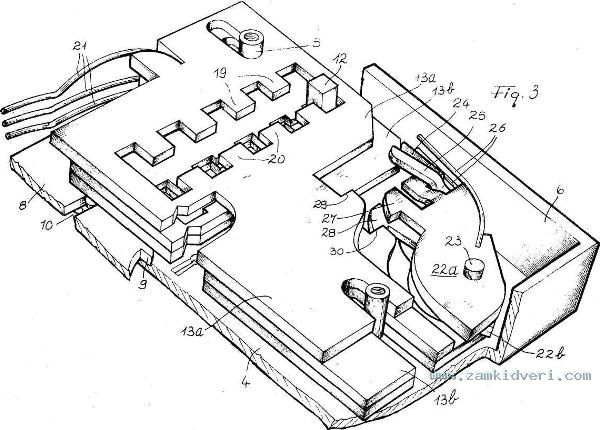

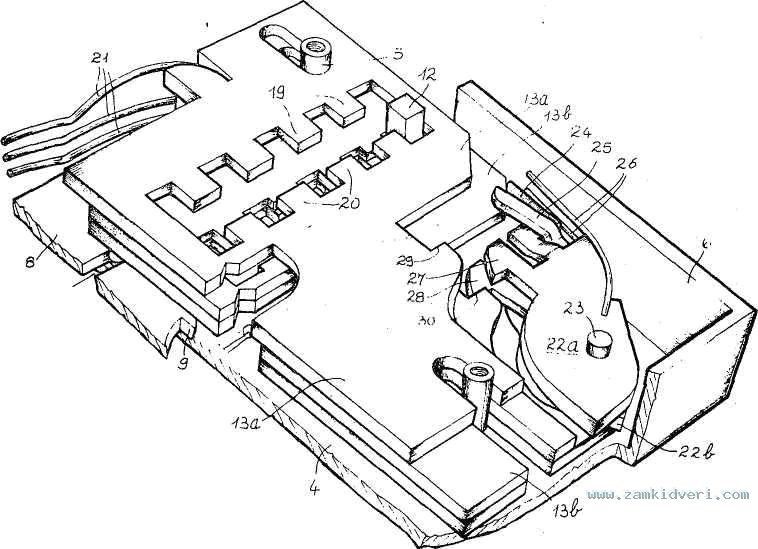

РИС. 3 – перспективный вид устройства, изображенного на РИС. 2.
ОПИСАНИЕ ПРЕДЛАГАЕМОЙ КОНСТРУКЦИИ
Согласно приведенной выше нумерации,
сувальдный замок
по изобретению состоит из корпуса, обозначенного как 1, который монтируется на элемент лицевой панели 2 креплением 3. С боковой или задней стороны 44 корпуса вверх выступают четыре резьбовых вывода 5, в которые ввинчены винты, удерживающие крышку (не показано), закрепленную на боковой поверхности 6.
В пластине 2 есть фронтальное отверстие, через которое может скользить запирающий/скользящий засов 7. Засов 7 имеет заднее удлинение 8, образованное зубцами 9 в нижней части и отверстием 10, в котором может скользить направляющий стержень 11, жестко закрепленный на дне 4 корпуса 1. Таким образом обеспечивается горизонтальное движение скользящего засова 7, как видно на РИС. 1.
Стержневой элемент 12 сбоку жестко закреплен на удлинении 8. Стержневой элемент 12 идет перпендикулярно скользящему засову 7, имеет квадратное поперечное сечение и позволяет сцепить скользящий засов 7 и
сувальды
13. Последних может быть любое число. В предлагаемой конструкции стержневой элемент 12 выступает с обеих сторон удлинения 8, а
сувальды
13 частично расположены с лицевой стороны, если смотреть с расширения 8, а частично с противоложной стороны. Однако для ясности на РИС. 1 проиллюстрирована только одна из них. Кждая
сувальда
13 сформирована фасонной пластиной с двумя отверстиями 14 и 15, связанными с резьбовыми выводами 5; последние направляют указанные пластины под прямым углом к направлению движения скользящего засова 7.
Каждая пластина также имеет вырезную часть 16, в которую вставляется ключ с двусторонним профилем через замочную скважину 17 в корпусе 1.
В каждой сувальде формируется прямоугольное отверстие 18, вдоль длинных сторон которого на расстоянии друг от друга находятся два набора зубцов 19 и 20, специально расположенные для вхождения стержня 12.
Следует отметить, что расстояние между противоположными свободными концами зубцов соответствующих наборов зубцов 19 и 20 едва достаточно для прохождения стержневого элемента 12, и зубцы напротив друг друга имеют одинаковую высоту. Конечно, высота зубцов в разных
сувальда
х может отличаться, чтобы два различных набора наложенных друг на друга зубцов создавали проход для стержневого элемента 12 только тогда, когда зубцы из каждого набора смещены относительно друг друга и стержневого элемента 12 в соответствии с кодом сувальдного замка.
Движение каждой
сувальды
происходит при воздействии тонкого языка (пластины) 21, один конец которого жестко закреплен на сувальде, а второй граничит с боковой поверхностью 6. Противовзломное устройство по данному изобретению состоит из пары фасонных пластин 22a и 22b, поворачивающихся на оси вращения 23, жестко закрепленной на дне 4 корпуса 1. Пластины 22a, 22b вставлены в углубление корпуса 1 и лежат на плоскостях двух соответствующих сувальд 13. Сувальды, компланарные пластинам 22a и 22b, на РИС. 2 обозначены как 13a и 13b соответственно.
Форма пластин 22a и 22b в основном одинакова. Они имеют удлинения 24 и 25, форма которых такова, чтобы побуждающее действие языка (пружины) 26 заставляло их свободные концы цеплять достаточно наклоненные части задних граней сувальд 13a и 13b соответственно. Пластины 22a и 22b также сформированы двумя крючковидными частями 27 и 28, расположенными для соединения, как будет видно дальше, с соответственно ступенчатыми частями 29 и 30, сформированными в компланарных
сувальда
х 13a и 13b.
Противовзломное устройство по изобретению работает следующим образом. Как описано выше, взлом замка заключается в подъёме сувальд таким образом, чтобы наборы зубцов 19 и 20 сформировали проходы на уровне стержневого элемента 12, что позволяет ему скользить.
Противовзломное устройство по изобретению предотвращает скольжение благодаря тому, что когда поднимается одна из сувальд13a и 13b, второй стержень зацепляется крючком и его подъем невозможен. При подъеме
сувальды
13b удлинение 24 пластины 22a освобождается, и благодаря действию пружины 26 пластина 22a начинается вращаться, а крючок 27 сцепляется со ступенчатой частью 29
сувальды
13a, что предотвращает ее движение вверх.
Необходимо отметить, что подъёмное движение двух сувальд 13a и 13b одновременно не принесёт результата, так как для освобождения прохода для стержневого элемента 12 необходимо поднять одну из сувальд по отношению к другой в большей или меньшей степени в соответствии с кодом замка, что возможно при использовании подходящего ключа.
Суть изобретения:
1.Противовзломное устройство для сувальдных замков, состоящих из множества сувальд, сцепленных скользящим засовом, в состав которого входят по меньшей мере две фасонные пластины, расположенные вдоль той же плоскости, что и любые две из указанных сувальд, и вращающиеся вокруг оси; каждая из указанных пластин имеет удлинение, эластично соединенное с боковой поверхностью соответствующей
сувальды
компланарно со второй пластиной, а также крючком, который при отделении одной из сувальд от соответствующего удлинения зацепляет компланарную сувальду благодаря действию пружины, что предотвращает движение
сувальды
вверх.
2.Устройство, описанное в пункте 1, в котором указанная пружина состоит из языка (пружины), закрепленного одним концом на соответствующей пластине, а вторым граничащего с внутренней поверхностью корпуса замка.
