Интересует устройство замка.

[qwerty]

Может кто-нибудь предоставить картинки нижнего ( с защелкой и цилиндр ом ) замка в разобраном виде? Интересует принцип действия механизма, на который воздействует кулачок. Хочу увидеть и понять всю "цепь" от поворота ключа до передвижения ригелей. (желательно Чиза )

[SAWWA]

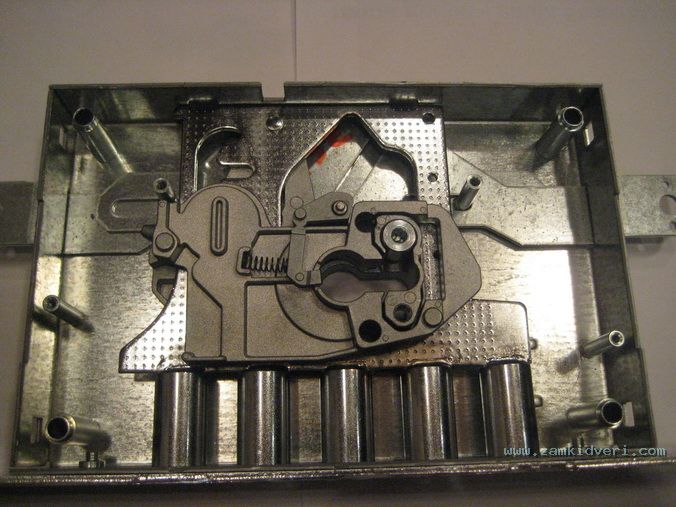

Есть такого рода фото замка в разобранном виде

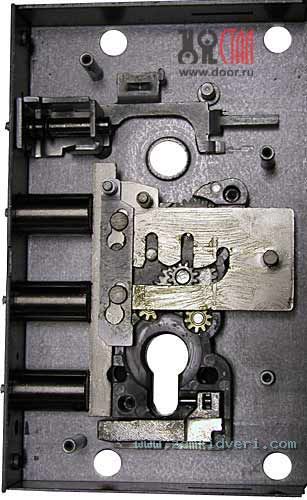

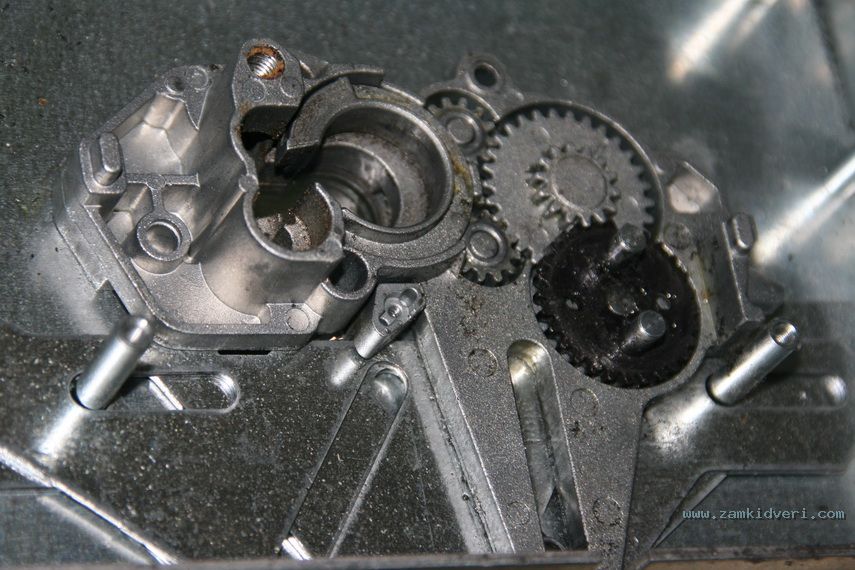

есть несколько схожие по конструкции изделия:
