дисковые замки

[pilzchsk]

Написал письмо видимо оно не дошло
Вот ссылка для скачивания файла
http://www.fayloobmennik.net/69675

[SAWWA]

вот материал автора по ссылке



Теоретический вывод о замках.
Из теоретического вывода, полученного мной, во время исследования Рязанской личинки САМ, могу отметить:
0-го угла поворота диска не существует.
1-й минимальный угол поворота диска имеют диски с маркировкой 1 (диск перевёрнут маркировкой к хвостику цилиндра ) и не перевёрнутый диск с маркировкой 2
2-й угол поворота диска имеет перевёрнутый диск 5 и не перевернутый диск 6
3-й угол поворота диска имеет не перевёрнутый диск 3 и перевернутый диск 4
4-й угол поворота диска имеет перевёрнутый диск 3 не перевернутый диск 4
5-й угол поворота диска имеет не перевёрнутый диск 5 и перевернутый диск 6
6-й угол поворота диска имеют не перевёрнутый диск 1 и перевёрнутый диск 2.
(обратите внимание, что диски 5 и 3 всегда имеют между собой люфт, который позволит балансу провалиться в их кодовые пазы одновременно).
7-й максимальной угол поворота, имеют два диска натяга (они не маркируются), и как правило, они установлены в конце и в начале т.е. 2-й или 3-й диски по счёту с начало ключевины. Также этот угол имеется у специальной проворотной шайбы установленной в начале ключевины.
Как теперь видно весь цилиндр собран из 7-ми разных дисков. Из них диски с маркировкой 1и 2; 3 и 4; 5 и 6 отличаются лишь сторонами нанесения этой маркировки.

Внутренний диаметр диска, т.е. диаметр ключа 6мм
Наружный диаметр диска 15мм
Толщина диска 1,5мм
Толщина разделительной прокладки дисков 0,5мм
Внутренний диаметр разделительной прокладки 7мм

Теоретическое описание декодера и метода вскрытия замков.



Немецкая отмычка производства Wendt.
По сути своей он такой, как отмычка производства Wendt. Но с несколько измененным манипулятором (полу трубочкой).
Тут диски вначале манипуляций перемещаются не все сразу, а только самый углублённый (1-й), т.е. предпоследний (считая от начала ключевого отверстия), т.к. он на всех замках служит натягом. Мы всё время удерживаем его в натянутом положении. Манипулятор устанавливается на 2-й диск. После определения его угла мы не сможем вытащить манипулятор на диск вперёд, но угол запоминаем по специальной шкале. Возвращаем 2-й диск обратно, и теперь уже поворачиваем одновременно на этот угол не только этот (2-й) диск, но и соседний 2-й ближний к ключевине, т.е. эти 2-й и 3-й диски. Вытягиваем, манипулятор и вращаем 3-й диск и находим его угол, запоминаем его, возвращаем, манипулятор в исходную позицию, и окончательно устанавливаем 3-й диск вместе с 4-м диском и т.д. пока не дойдем до самого ближнего 9 диска.
Когда код набран, и цилиндр чуть сдвинулся, чтобы не сломать натяг (из-за пружины захлопывающего механизма замка), ручки натяга и манипулятора объединяются в единое, с помощью фиксирующего винта вкрученного в ручку манипулятора (на рисунках не показано). И цилиндр вращают уже и натяг в конце (1-й диск) и манипулятор вначале это, 9-й диск (проворотная шайба). Все, как и на ключе!
Если вдруг не совсем точно выставлен код, и цилиндр сразу не открывается, нужно немножко покрутить декодеров вправо, влево, и замок открывается (на моём видео есть этот момент).

Рисунки осей манипулятора и натяга


Фото осей манипулятора и натяга

Манипулятор:
Кончики манипулятора на экскизе изображены красным цветом, а сама ось (трубочка) розовым
Сделан он из 6-ти мм трубочки стенка 1мм.

Фото оси манипулятора
Обратите внимание, что кончик его способен вести, как один диск вовремя прощупывания (поиска угла), так и сразу два диска во время окончательной установки дальнего (2-го) диска и перехода на более близкий. Ширина его составляет 2 мм, т.е.1,5мм (толщина диска) и 0,5мм (толщина меж дисковой прокладки). Уменьшение ширины кончика манипулятора недопустимо!!! Т.к. в этом случае будет непонятно, когда мы ведём один, а когда 2 диска. На видео когда я в этом сомневаюсь, то подергиваю, манипулятор вперёд и назад вдоль оси вращения и ощущаю значительный люфт.
Манипулятор начинает сначала крутить 2-й диск, в то время, как натяжитель всё время держит 1-й.
Из 6 мм трубочки из нержавеющей стали надфилем предают кончику форму полукруга (полу трубочки) на протяжении всех дисков (2, 3, 4, 5, 6, 7, 8 и 9). А на протяжении кодовых дисков личинки (3, 4, 5, 6, 7, 8), при начале манипуляций со 2-м диском предают форму четвертинки (6-ти мм диаметра трубочки натяга). Остаётся без изменений полу трубочку в местах под 2-й и 9-й диск.
9-й диск (проворотная шайба) в начале манипуляций объединен со 2-м диском и помогает центровать манипулятор.

Натяг:
Кончик натяга изображен, синим цветом, ось голубым.
Сделан он из 6-ти мм стержня, который обтачивают до 4мм, оставляя немного 6мм диаметра под натяжитель, так чтобы он заходил в трубочку манипулятора. Потом надфилем предают кончику форму полукруга, на протяжении всех дисков цилиндра . А на протяжении 2-го, 3-го, 4-го, 5-го, 6-го, 7-го, 8-го и 9-го, предают форму четвертинки 4-х мм оси натяга.



Материал итальянская нержавейка для пищевой промышленности. Продаётся на базах длинной 6 и 4 мм.

Ручки манипулятора и натяга


Эскиз ручек.
Синяя часть это ручка манипулятора. С внутренним диаметром посадки 6мм и красными метками углов с торца, на верхнем рисунке окружности по правой стороне с углом 15 град 7 красных меток и по левой стороне с углом 18 град 6 красных меток.
Ручка натяга это фиолетовая часть имеет 8 красных кольцевых меток по окружности (по числу дисков в цилиндр е, за исключением натяга) и 2 продольные красные линии под углом 180 град пересекающие эти кольца (на рисунке показана одна)
Вся конструкция изготовлена по принципу дверной петли.



К недостаткам этой отмычки-декодера можно отнести:
1.Невозможность поправить уже выставленные ранее диски.
2. Не возможность или затруднённость в определении ложных пазов на дисках некоторых цилиндр ов.
В отличие от китайского терминатора для Форда сделать не удаётся.
3. Он, как и все манипуляторы, без силен против «глухих» дисков натяга, которые встречаются в некоторых замках. Эта отмычка предназначена только для обычных цилиндр ов, а на цилиндра х с не поворотными дисками, она работать не будет, но позволит вычислить углы всех дисков такого цилиндра при условии, что натяг будет у них 1-м диском. Она даже выставит все диски в таких цилиндра х, кроме того, который находится за ближним неповоротным диском натяга.


Но он работает на замках, в которых "ближний" диск под натяг стоит не 2-м, а например
3-м. в отличие от отмычки немецкой отмычки.

[SAWWA]

огромное спасибо автору за такую кропотливую работу,
с подобными проблемами приходится сталкиваться при манипуляции аблоеподобных замков
тут главное, что можно встретить разные цилиндры , в которых натяг идёт или за 1 или за последний или 2,3 ... всё зависит от изобретателя...
да, есть проблема при выставлении дисков, когда выставив один, надо передвинуть инструмент на следующий не сдвинув предыдущий... пространство то в скважине маленькое, особенно если аблой "Хью профиле" , там точно меньше, чем в наших из СССР

[pilzchsk]

Спасибо, уважаемыи модератор, за то, что оценили мой труд!!!
Самое прикольное, что некоторые люди в серьез считают, что дисковые замки не вскрываются.
И когда я им не настойчиво попытался объяснить, что отмычка уже существует, они даже не пожелали посмотреть видео на Ютубе. В место этого они заявили, что все видео - фотомонтаж, а описание неправдоподобно. (Я говорю о некоторых ключниках своего города). Конечно, я не стал метать бисер перед .... и пытаться что-либо доказать ослепшим от зависти упрямцам!

Но все-таки мне не дают покоя эти мертвые (неподвижные) диски. И все равно код дисков, стоящих перед мертвыми, можно прощупать моей отмычкой. Но как осуществить переход на следующий, ближний диск не сбив код диска стоящего перед этим мертвым?
На данный момент я думаю над проектом самонаборного ключа.
Его устройство, по сути, такое же, как и у самонаборника для Форд Мондео.
Наборные элементы разной конфигурации также насаживаются на шестигранник.
Но ось шестигранника должна стоять не по центру и быть достаточно тонкой менее 1/4 6мм диаметра ключа, т.е. не более 1,5мм. При диаметре оси в 1,5 мм прочность этой оси будет под вопросом! Конечно, ключи изготавливают не только из черной стали, но и из мягких цветных металлов бронзы и латуни. И при всем при этом такой ключ способен, не сломавшись, преодолеть усилие пружины само захлопывающегося механизма замка. Мы можем в качестве оси применить обычный инструментальный шестигранник, который значительно прочнее металлов ключей. Заточив кончик шестигранника им можно пробивать отверстия соответствующей формы в 1,5 - 2мм металле для последующего изготовления наборных элементов. Металлом для наборных элементов моет быть даже алюминий. Ведь первоочередная цель наборного элемента это повернуть диск на соответствующий угол.

[SAWWA]

Молодец! перед .. ******** бисер не стоит. . так было всегда, когда Личность не находила признания.. таков народ...

сам над наборным ключом работаю.. это единственный на 100% способ. .т.к. ложных пазов прилично.. только вот зазоры и размеры бит малы.. надо мудрить

[SAWWA]

открывание дисковых балансных замков по чистому... хотя свёртыш тут показан и быстро

[SAWWA]

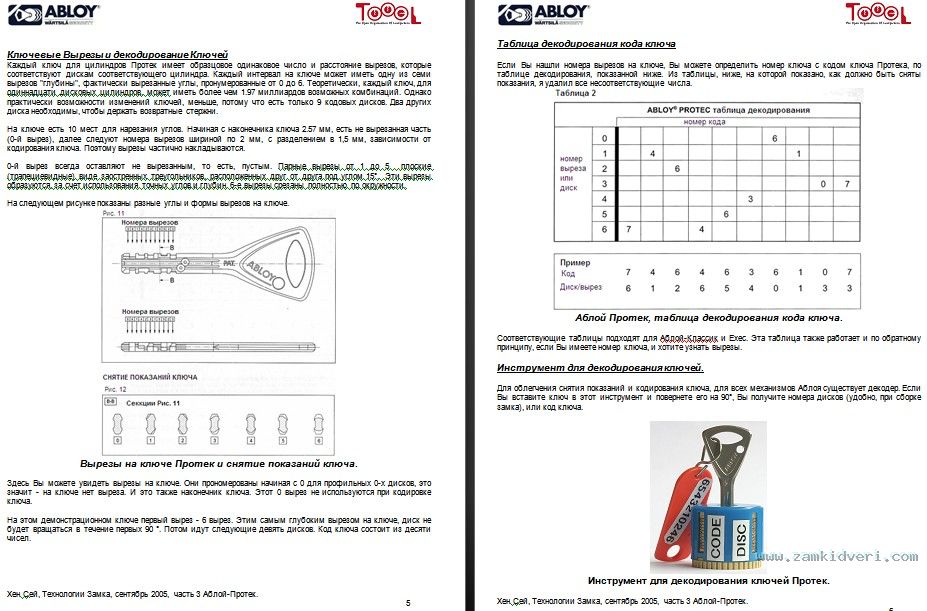

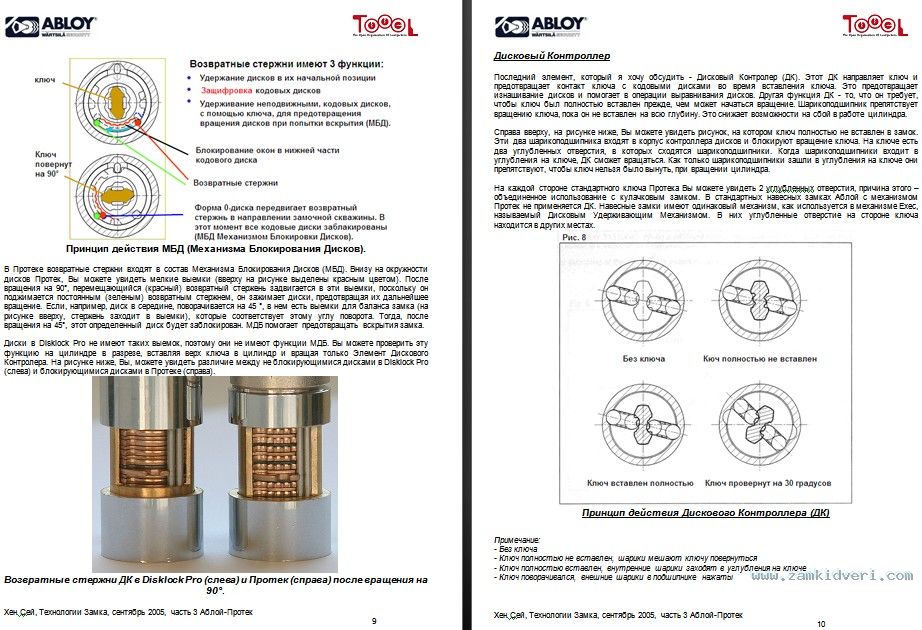

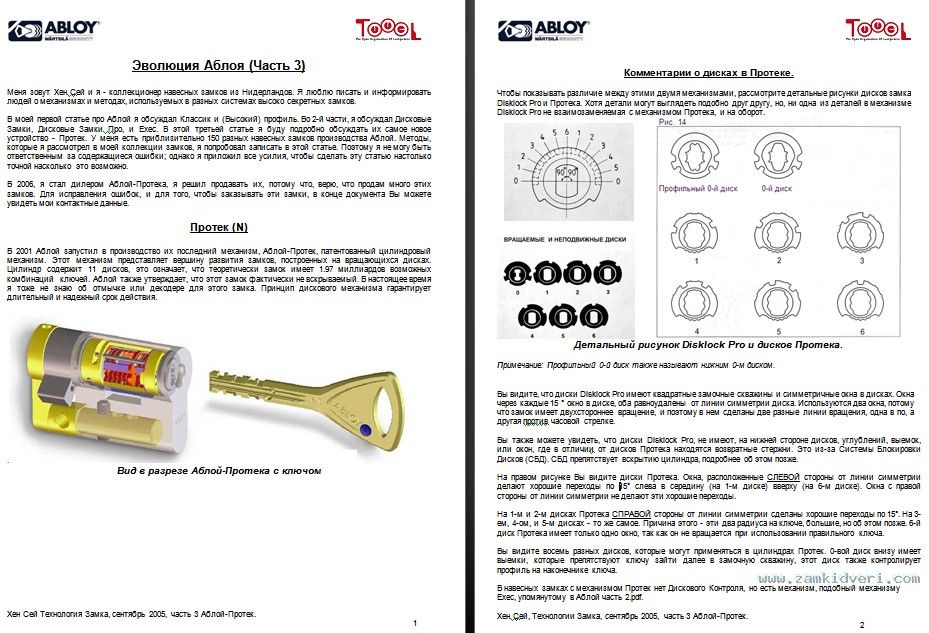

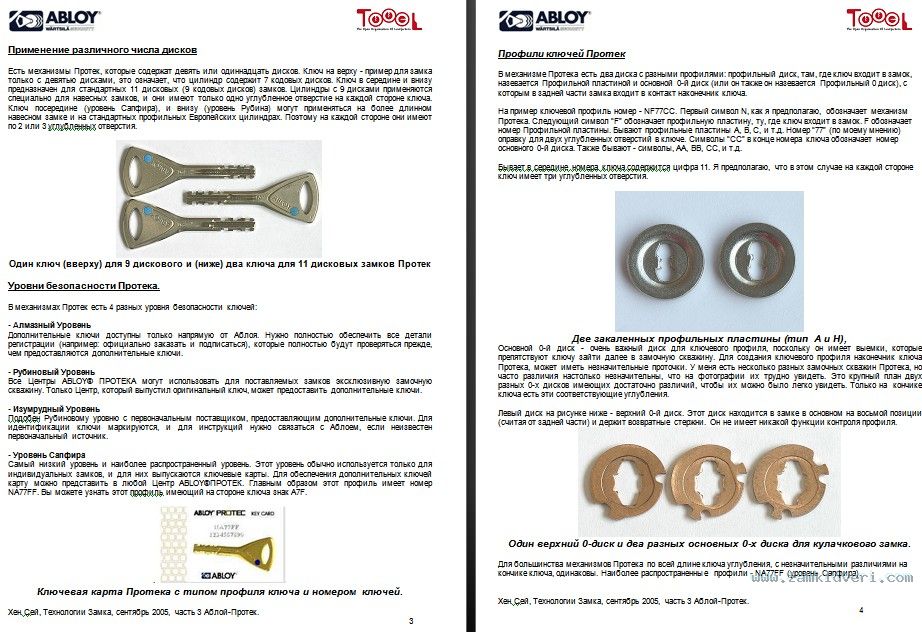

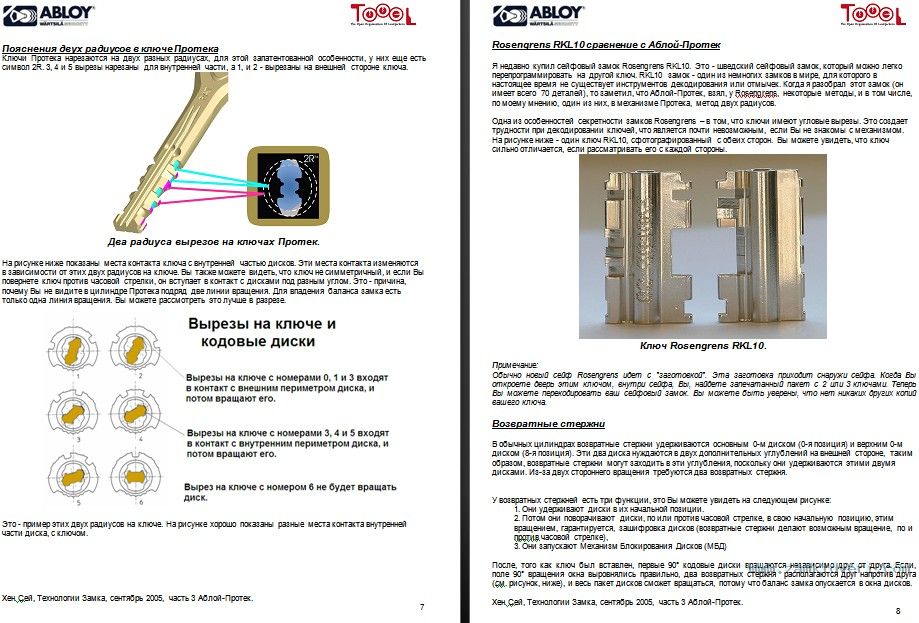

Перевод, любезно предоставленный уважаемым участником форума под ником "pilzchsk" Перевод с английского широко известной в узких кругах ВЕЩИ, посвящённый также принципу работы дисковых балансных замков типа "Abloy" знание и понимание устройства замка- путь к его открыванию или взлому (как у кого получится или со временем будет как.. )Аблой перевод pilzchsk.pdf

.....Диски для Abloy -Классик обычно имеют D-образное отверстие, хотя в них также может быть выступ на прямом краю «D» (см. рис. 4.19). На дисках для Abloy -Профиль соответственно лезвию профиля ключа сделаны дополнительные выступы. На окружности диски имеют ограничительный выступ, который упирается, в крайних точках вращения (0 и 90 градусов), в края границ секции цилиндра . На каждом диске с краю, имеется также окно для баланса. Первый диск в цилиндр е не имеет ограничительного выступа и поэтому может свободно вращаться. Для этого есть две причины: во-первых, это предотвращает высверливание [38] и, во-вторых, в случае попытки манипуляции, это препятствует натяжителю отмычки зацепиться за первый диск. Диски являются двухсторонними: например, диск с 1-м кодом можно перевернуть и использоваться, как диск с 6-м кодом. Это - удобство при производстве замков, для того чтобы уменьшить число компонентов, требуемых при сборке.


(FI) 11-14 дисков + баланс (4)

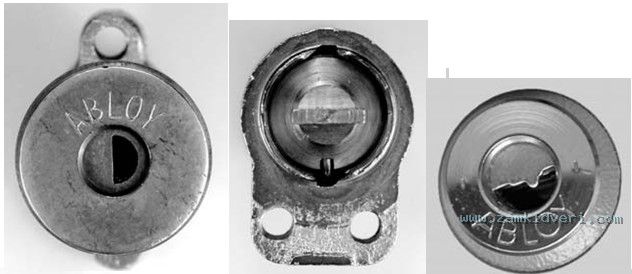

Различают два основных варианта замка Abloy : Классик и Профильный (см. рис. 4.15 и 4.16).

Abloy -Классик берет свое начало, от изобретения Эмиля Энрикссона, в 1907 году, и был запатентован в 1919 году. Abloy -профиль был выпущен в 1977 году, с целью обеспечить новую безопасность против несанкционированного копирования ключей. Так как принципы действий этих замков идентичны, последующее обсуждение используется одновременно и для Abloy -Классика и для Abloy -Профиля.

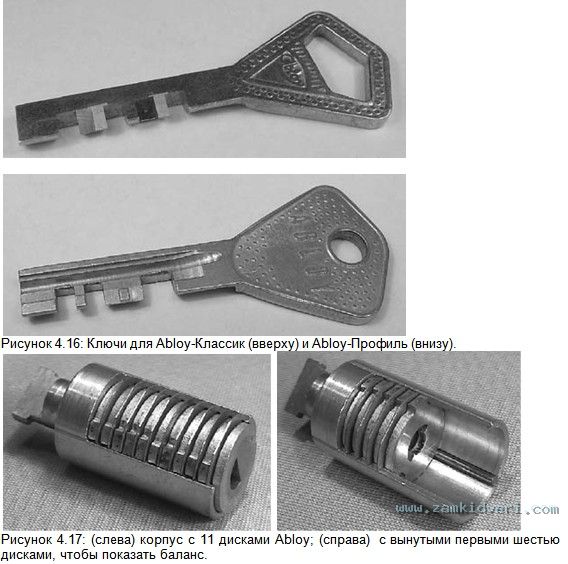

Замок Abloy состоит из внешнего медного корпуса и внутреннего цилиндра , который содержит набор вращающихся дисков (рис. 4.17). Для размещения баланса, цилиндр проточен в длину. Также в цилиндр е есть, вырезанная секция, предназначенная для ограничения углов поворота дисков в пределах 1/4. Г-образный баланс, коротким концом «Г», остается в отверстии в задней части цилиндра . Баланс подпружинен в радиальном, направленном наружу, направлении. Корпус содержит продольное углубление, в котором располагается баланс, когда замок заперт. Положение углов дисков контролируется по впадению баланса. Abloy -классик имеет до 11 дисков вместе с разделительными прокладками. В механизме Профиля может быть до 14 дисков так же, как диски контроля профиля (используемые в МК системах).
Ключ для Abloy -Классик в поперечном сечении полукруглый с углубленными углами, расположенными вдоль ключа. Abloy -Профиль имеет множество профилей в виде полутрубки с ограничительными пропилами (см. рис. 4.16). Возможны шесть углуьленных углов от 0 (без проточки) до 90 градусов, с возрастающим шагом в 18 градусов, 90 градусов проточки оставят ¼ от профиля ключа.

Хотя для ключей Аблой используется косвенная или слепая система кодировки, для простоты обращаем Ваше внимание на коды дисков от 1 до 6. Мы далее предполагаем,
Что положение дисков в цилиндр е пронумерованы, начиная спереди цилиндра . Диск с 6-м кодом имеет 0 градусов, не поворачивается не требует вращения т.е. (или проточка 90 градусов на ключе), и диск № 1 поворачивается на 90 градусов (или ключ без проточки). Вообще, без пропила на ключе, угол в θ градусов приводит к чистому вращению соответствующего диска в пределах 90-θ градусов, так как поверхность проточки не связывается с диском, пока ключ не повернулся на угол θ градусов.

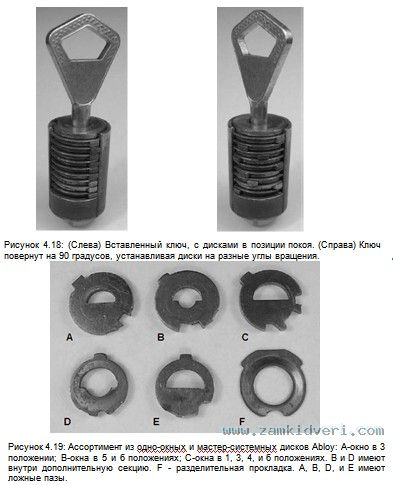

В тот момент, когда вращением четверти ключа, по часовой стрелке, все диски правильно повернуты (см. рис. 4.18), в продольным скосе стенки корпуса появляется давление, которое вдавливает баланс, радиально внутрь в канал, сформированный дискам. Тогда цилиндр освобождается и поворачивается (по часовой стрелке), в свою очередь, освобождая шарики ригеля навесного замка или проворачивании хвостовик в накладном или врезном замке. Теперь ключ нельзя вынуть из замка, который находится в открытом положении, т.к. ключ удерживают D-образные выступы не выстроенных и повернутых на разные углы, дисков. Если из открытого положения, повернуть ключ против часовой стрелки, достигается положение, в котором подпружиненный баланс отступает в продольный канал в стенку корпуса. В этом месте, ровная (непропиленная) грань ключа начинает сразу вращать диски назад, к их позиции покоя, и повторно запирает баланс. Ключ возвращается в то место, где ограничительные выступы дисков - выравнивают все углы вращения на нулевые градусы. Это одновременное выравнивание выступов дисков и формирует замочную скважину, и дает возможность вынуть ключ.
Рисунок 4.19: Ассортимент из одно-окных и мастер-системных дисков Abloy : A-окно в 3 положении; B-окна в 5 и 6 положениях; C-окна в 1, 3, 4, и 6 положениях. B и D имеют внутри дополнительную секцию. F - разделительная прокладка. A, B, D, и E имеют ложные пазы.


Замок Abloy , с 11-ю действующими дисками и шестью положениями углов, теоретически имеет 6(в 11степени)=362 797 056 комбинационных кодов, почти все из которых пригодны для использования, так как MACS неограничен; то есть окно диска с 1- м кодом может быть смежным с окном диска с 6-м кодом. Одно из немногих ограничений комбинаций - то, что, должен использоваться, по крайней мере, один диск с 1-м кодом так, чтобы, при поворачивании его ключом на 90 градусов, ограничительный выступ достиг конца движения диска, этот диск - фактически повернут на максимальный угол. Если бы в замке не было бы ни одного диска с 1-м кодом, то ключ, можно было бы повернуть, больше чем на четверть оборота, что привело бы к черезмерному вращению дисков. Чтобы это понять, обратите внимание, что каждый диск может повернуться на 90 градусов, но, при отсутствии диска с 1-м кодом, ключ повернулся бы, по крайней мере, на 18 градусов перед контактом с любым из дисков. Требование наличия одного диска с 1-м кодом уменьшает теоретическое число комбинаций, из 6(в степени n) к 5(в степени n), где n - число дисков, так как все 5(в степени n) комбинации не содержат диски “1” они должны быть исключены. Следовательно, 11 дисковый замок Abloy обеспечивает не больше, чем 314 миллионов кодов.

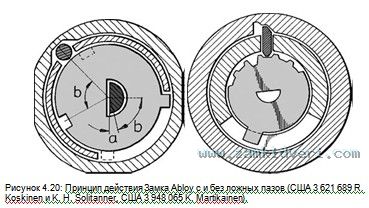

Мастер системы создаются, вырезами больше одного окна на одном или более дисков. Маленький (ложный паз) окна обычно делается, для затруднения вскрытия и импрессии, как показано на рис. 4.20. Введение отмычек представляется трудным из-за геометрии замочной скважины и отношениями, при вращении, положений углов дисков. (В замках Abloy -Профиль это особенно трудно.) Натяжитель возможно только применить на диске с 1-м кодом, так как он должен повернуться на 90 градусов, для того чтобы баланс совпал с его окном. Но вообще-то, где находятся такие диски, не известно заранее, хотя диск в 11-й позиции (для замка с 11 дисками) часто бывает этого типа. Кроме того, могут использоваться неподвижные (мертвые), диски, таким образом, чтобы на лезвии ключа имелся бы 90 градусный вырез в месте вращения.


Обще известно, что возможно вскрыть замок Abloy , используя декодер или приспособление подобное отмычке Хоббса, применяемой, для вскрытия сувальдного замка. Такое приспособление могло быть сделано, используя коаксиальный стержень, вылепленный, чтобы соответствовать замочной скважине. Внутренняя часть стержень в центре натяжитель, в то время как внешняя часть - свободно двигается и может вращаться, чтобы контролировать, или выровнять в свою очередь каждый диск. Таким образом, можно расшифровать код замка, и нарезать ключ. Если диски имеют ложные пазы, то это только сузит число возможных ключей, которые должны быть вырезаны и опробованы. Геометрические трудности, связанные с этой идеей: (l), как только диск повернется на 90 градусов, остается только промежуток в четверть оборота, чтобы переместить приспособление вперед или назад; (ll) замочная скважина в торце замка не располагается в центре так, что приспособление не ложится по оси дисков. Также нужно обойти две дальнейших проблемы: (lll) в пакет дисков могут входить диски со срезанными секциями, которые трудно вращаться в процессе ручной манипуляции (см. рис. 4.19); (lV) даже для одного и того же положения истинного окна изменяются ложные пазы. Таким образом "на ощупь" нелегко найти истинные окна. Однако, для дисковых балансных замков с симметричными квадратно-ромбическими ключами и расположенной по центру замочной скважиной (например, для ABUS Плюс и для многих его аналогов), предыдущая идея достаточно эффективна.

Замок Abloy имеет самую изобретательную конструкцию, которая проста в изготовлении, содержит относительно немного перемещающихся частей, и все же очень устойчив к отмычка м и импрессии, особенно когда присутствуют ложные пазы. Поэтому это хороший выбор для механизмов навесных замков и окружающих наружных дверей. Ранее конструкции имели прямой баланс, который мог быть легко удален, высверлив маленькое отверстие спереди замка. Это было исправлено, сделав баланс, Г-образным с закрепленным местом в основном пазу цилиндра (в центре рис. 4.15). Теперь, чтобы вскрыть замок баланс необходимо сверлить по всей его длине.

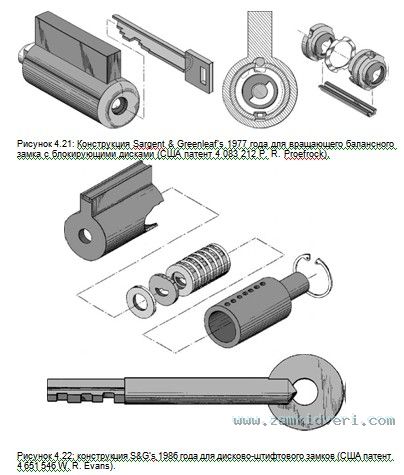

Мы уже упомянули близкую связь между замком Abloy и сейфовым замком 1918 года Карла Кестнера. Большинство высоко-секретных ключевых кодовой замков, запатентованных Sargent & Greenleaf также очень похожи на замки Кестнера и замки Abloy . Основные рисунки из патентов показаны на Рис.. 4.21 и 4.22.

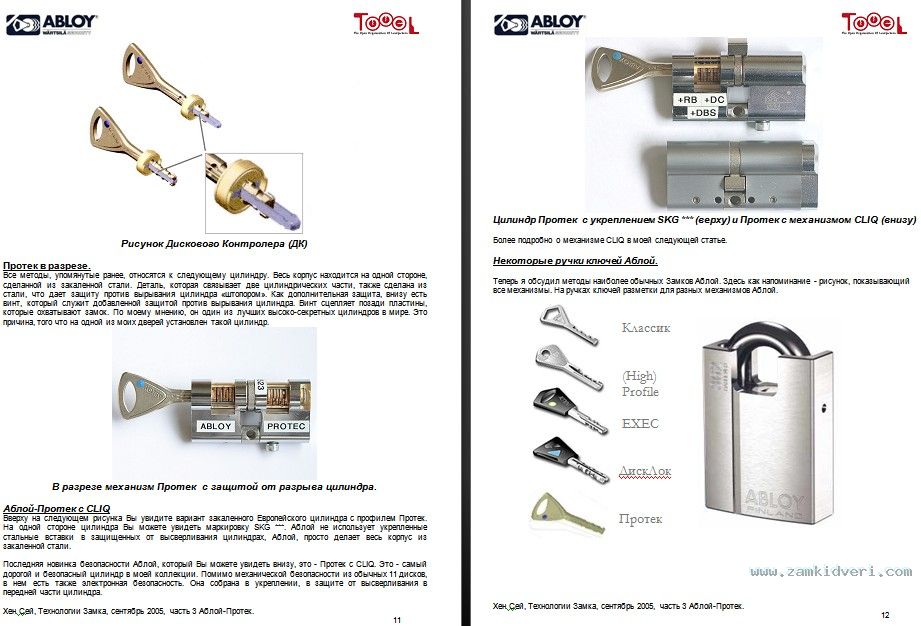

Сейфовый замок La Gard 2200 также основан на вращающемся дисковом механизме, хотя и с перекодировочными дисками. Принцип Abloy был впоследствии применен на некоторых автомобильных замках (например, Форд Tibbe). Конструкции Abloy -Классик и Abloy -Профиль теперь можно увидеть в Abloy DiskLock Pro, Protec, и Exec
