Замки с нестандартными защитами от манипуляции

[SAWWA]

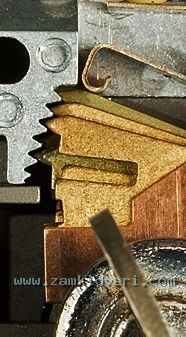

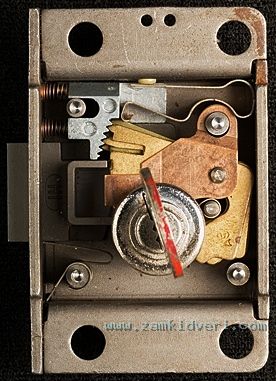

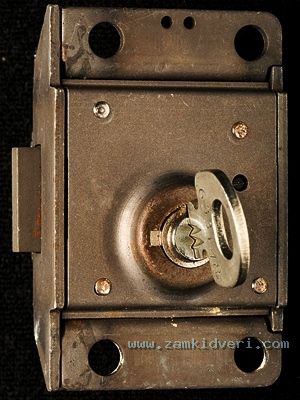

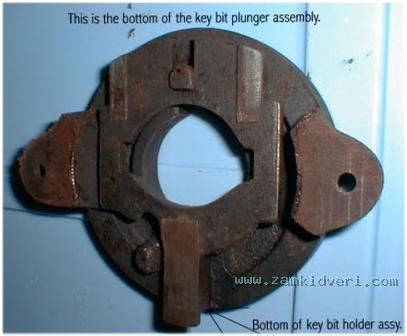

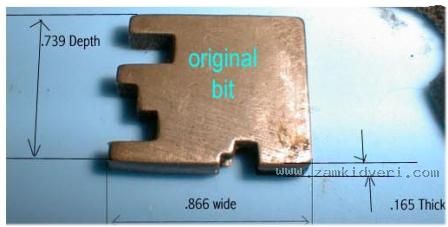

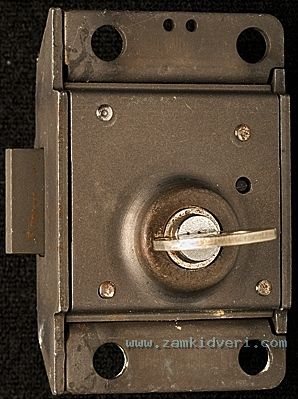

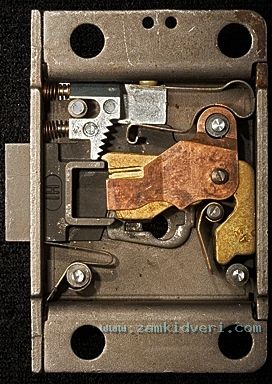

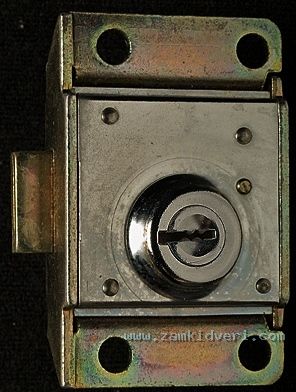

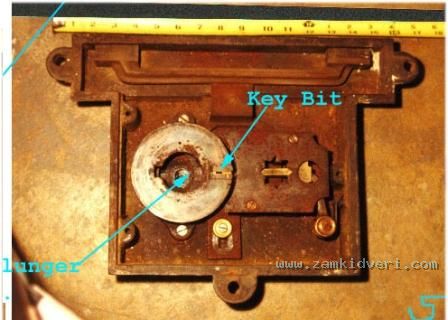

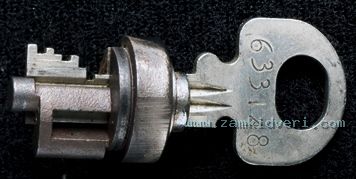

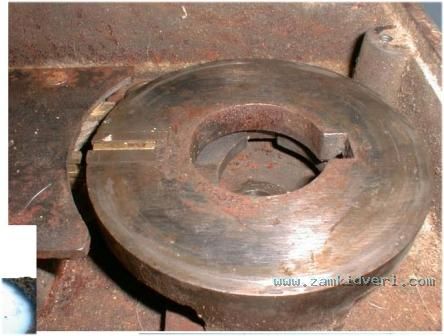

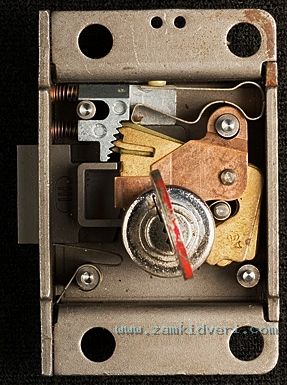

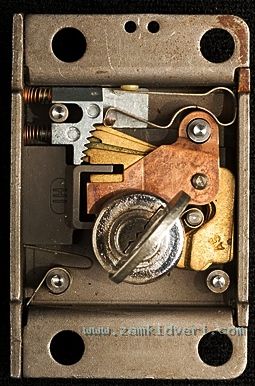

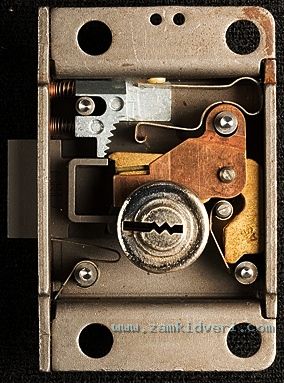

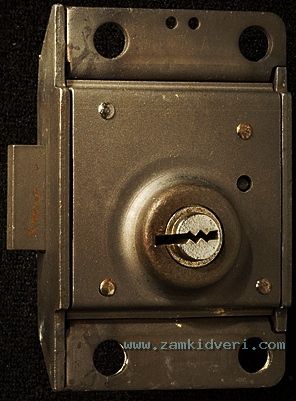

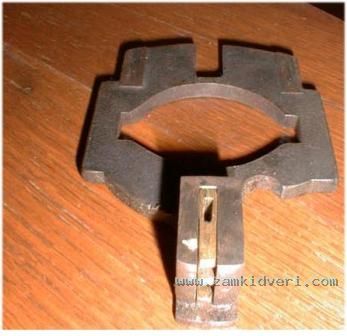

Продолжая тему защиты замков, защищённых от манипуляции, вот серия фото замков, распространённых в США, применяющихся для защиты телефонных аппаратов от несанкционированного вскрытия.

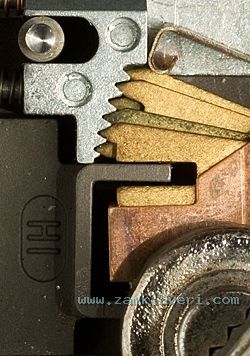

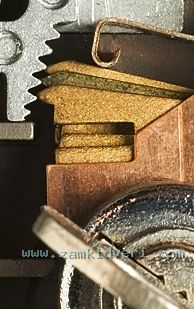

Замок имеет следующие поэтапно работающие защиты: поворотная отсечая втулка + система вырезов на сувальда х, срабатывающих при подъёме последних. .. попроще детекторного замка Чабба
однако , pin & cam откроет

Тут появилась информация о разработке и патентовании одним из отечественных производителей замочка с защитой от импрессии и не только.. посмотрим, что будет

Сама работа замка не совсем в новинку.. работа такова .. при повороте ключа пазы на сувальда х происходит зацепление с соответствующим элементом замка.. и предотвращают дальнейший подъём сувальд при натяге и затруднение манипуляции когда смотришь на известные и милые сердцу наших потребителей итальянские и китайские замки сразу приходят мысли , что кто то у кого то чего спёр....

[SAWWA]

о том, что внутри того ожидаемого замка остаётся только догадываться, жизнь покажет

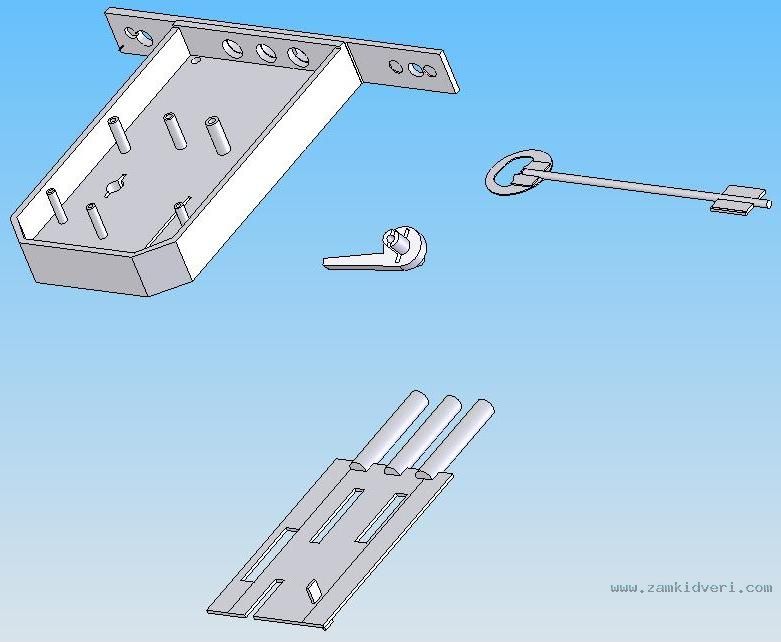

тут сорока на хвосте принесла кое чего..

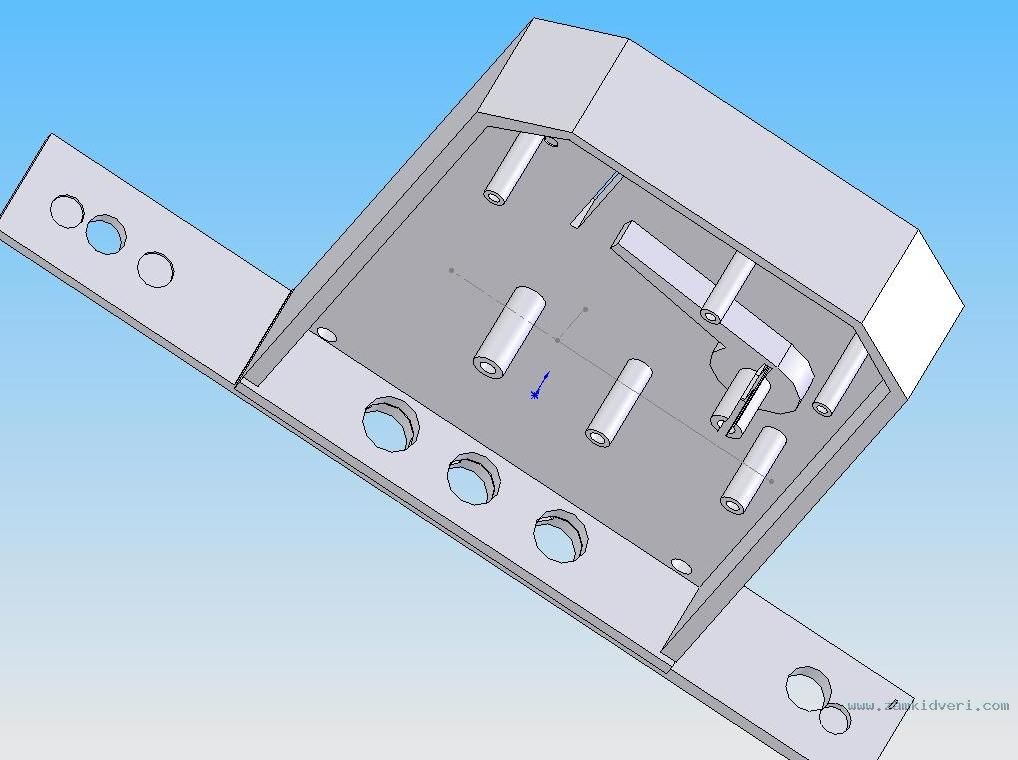

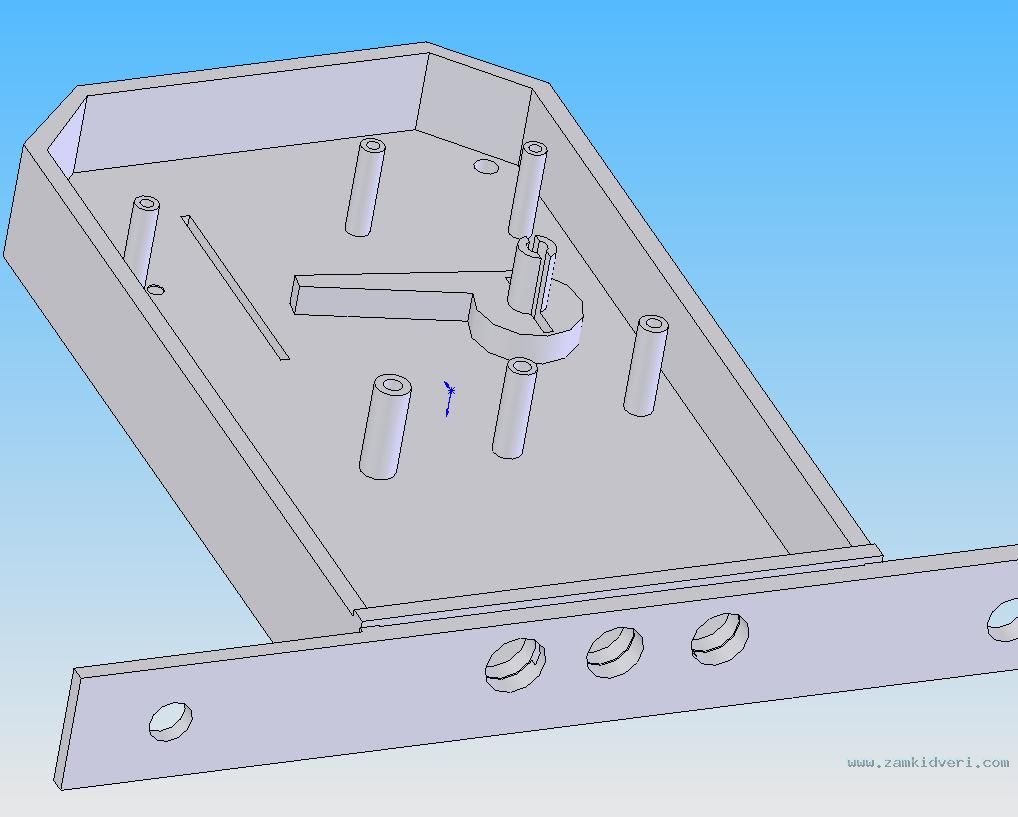

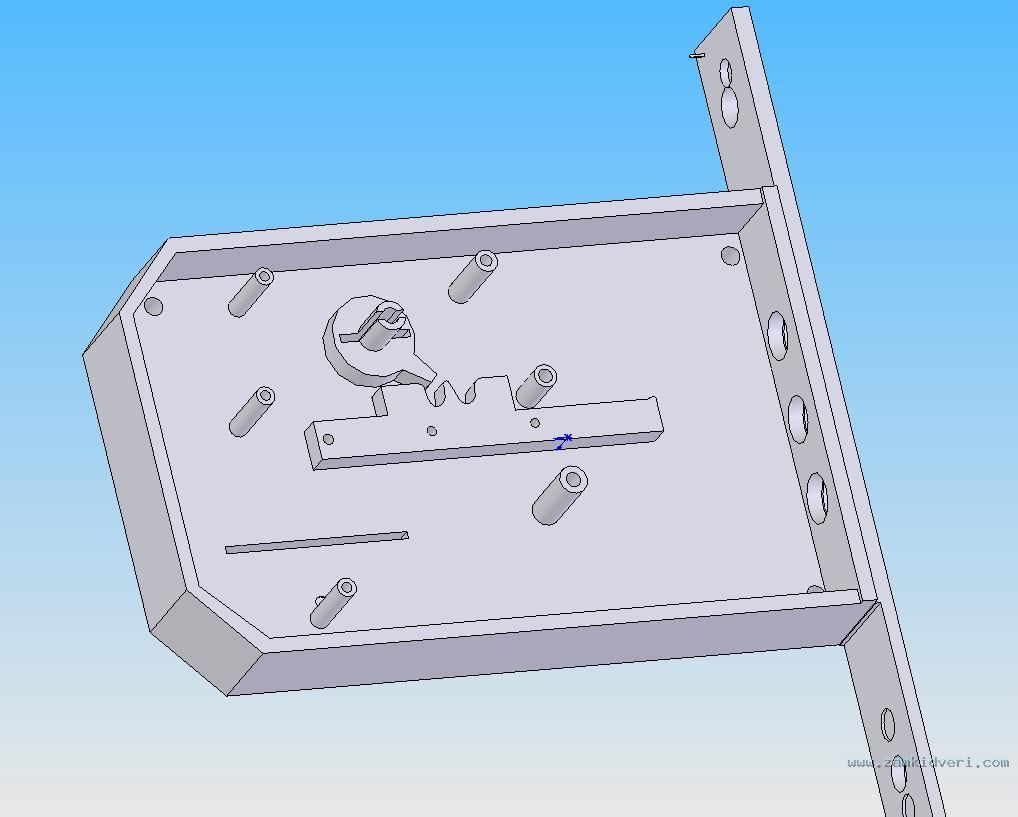

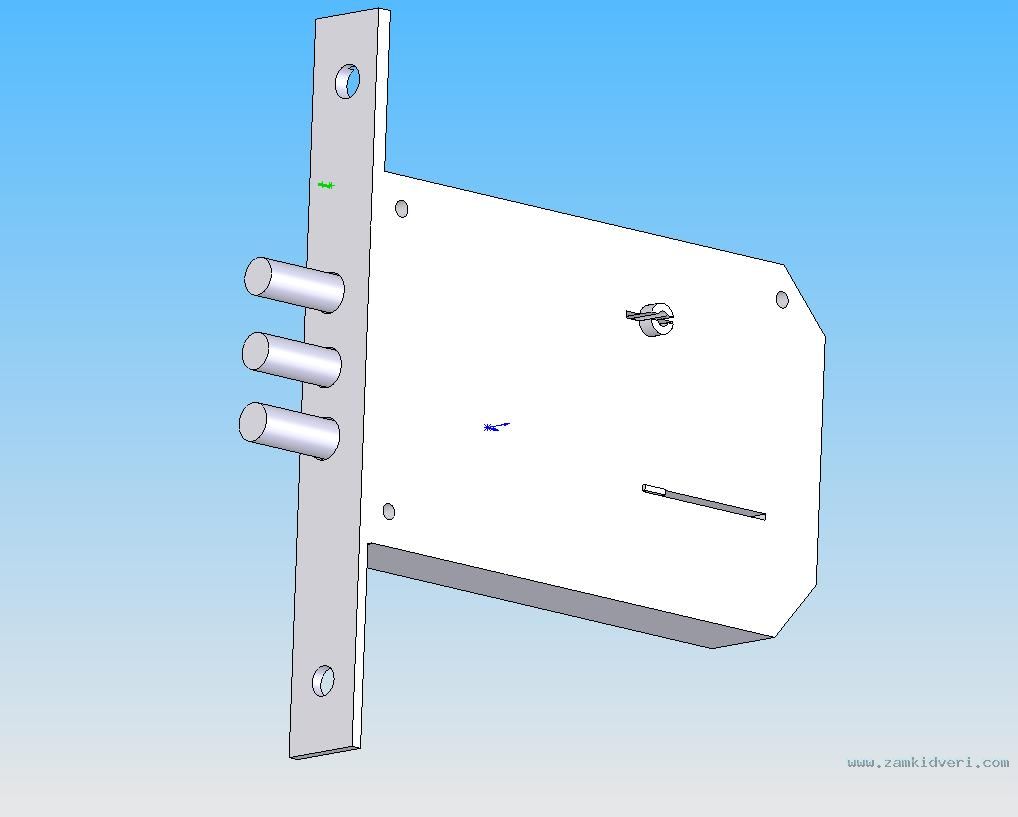

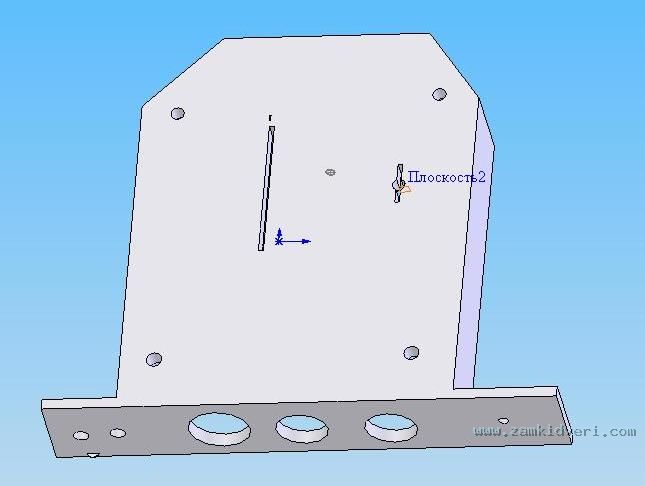

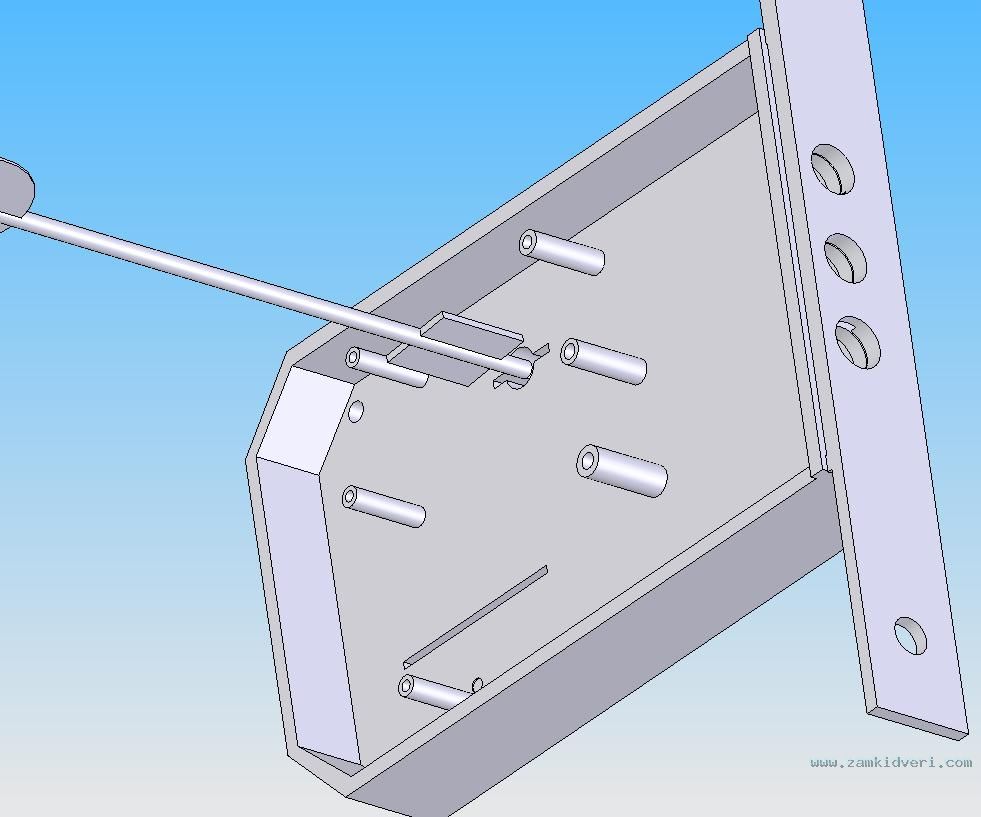

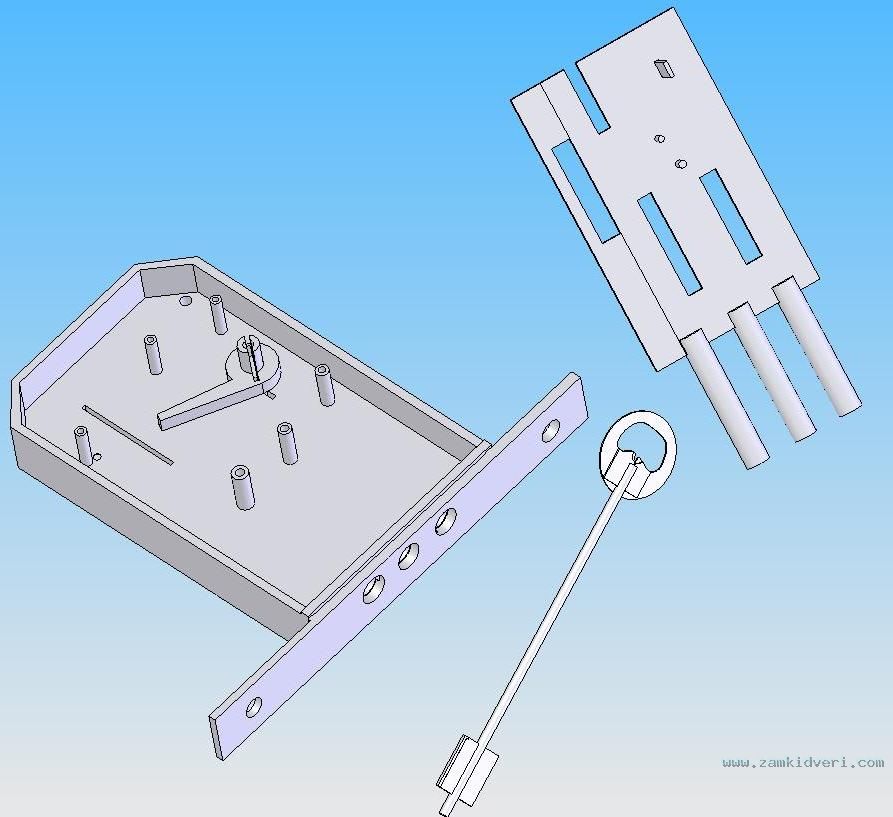

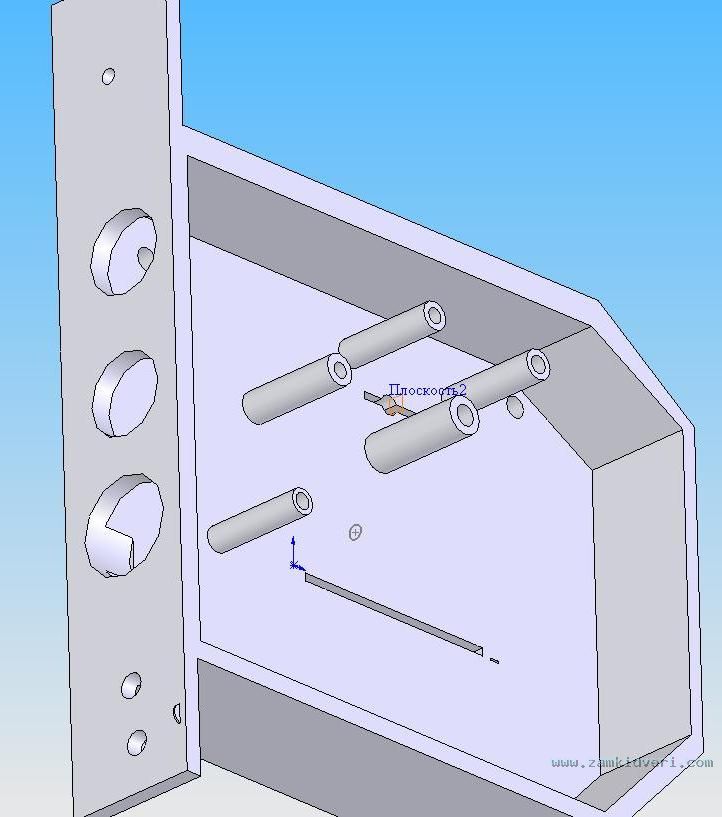

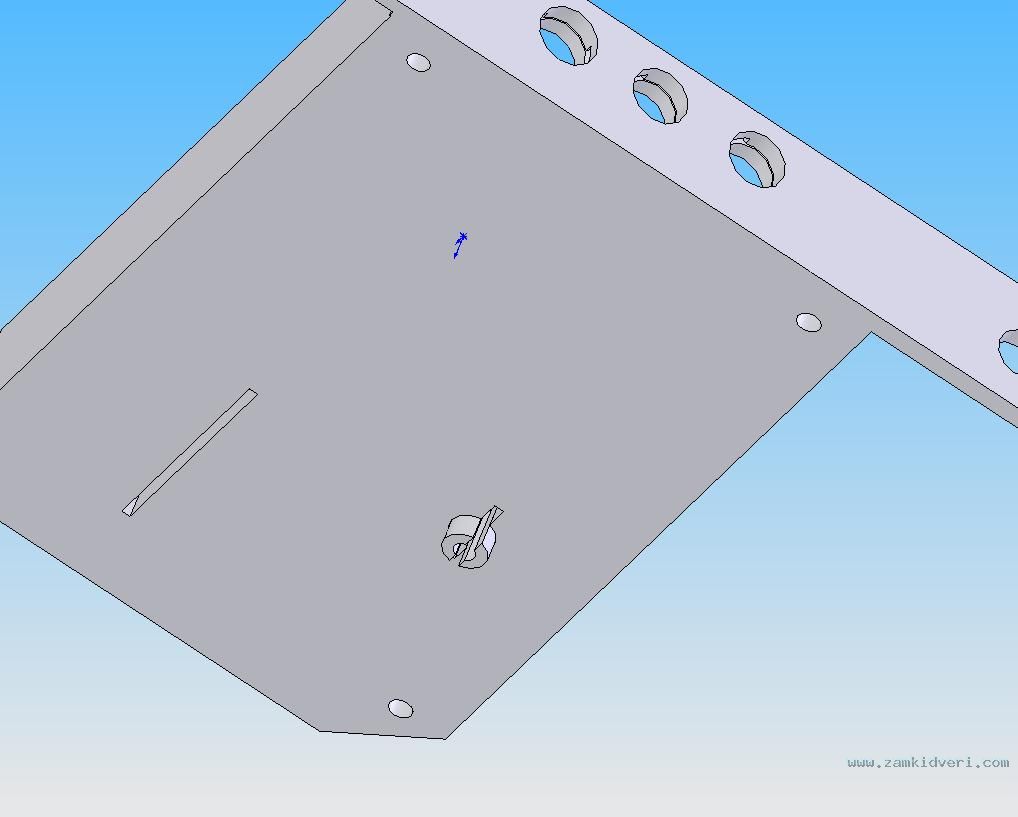

судя по особенностям внутреннего строения корпуса замка, можно уже сейчас ожидать неоднозначных решений по защите от манипуляции

[SAWWA]

прогресс не стоит на месте..

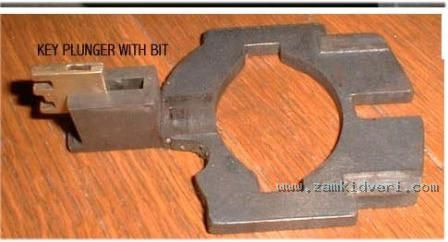

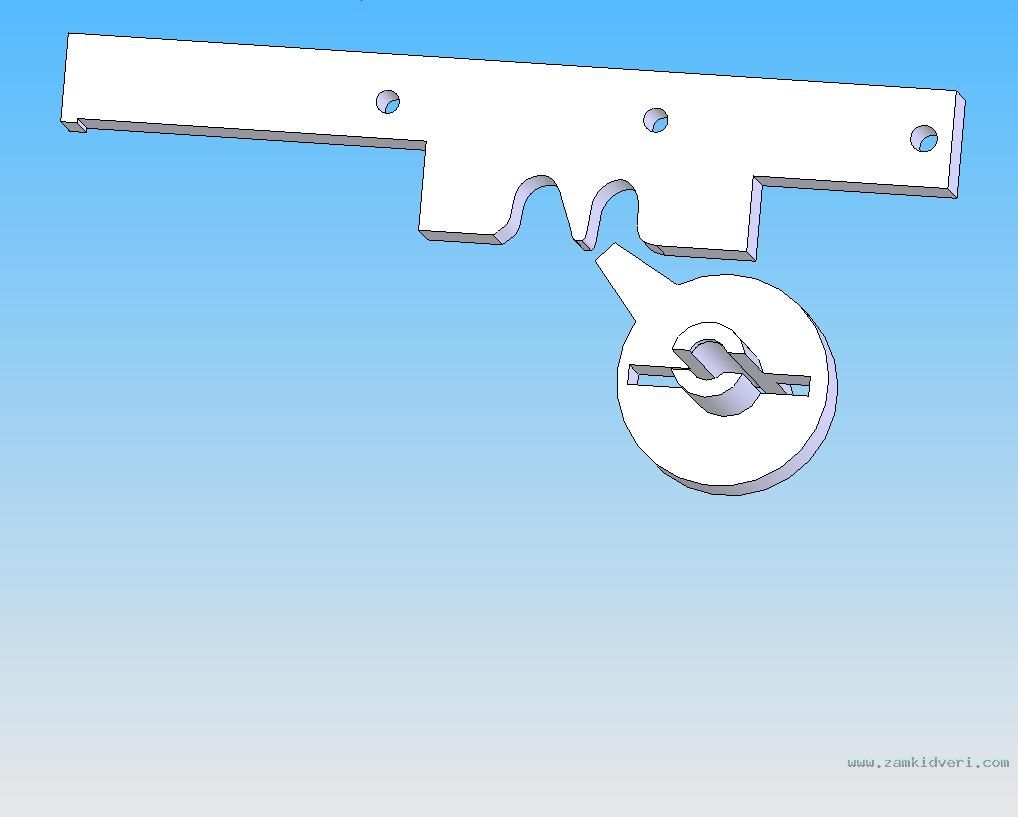

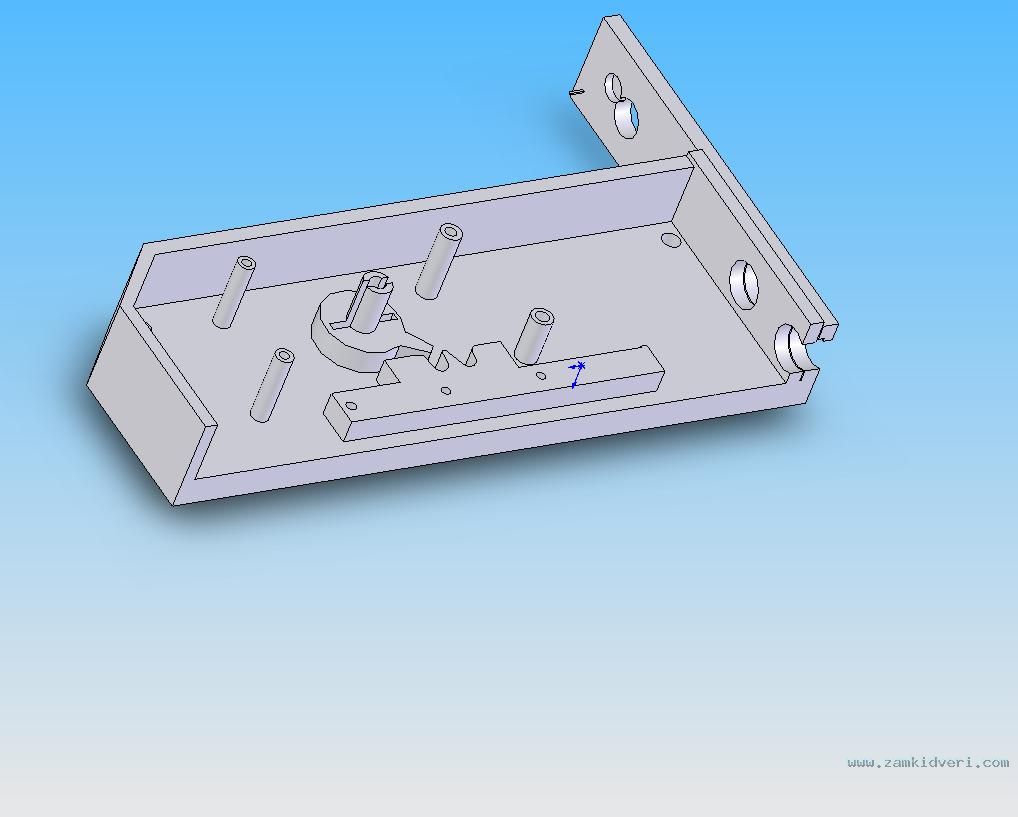

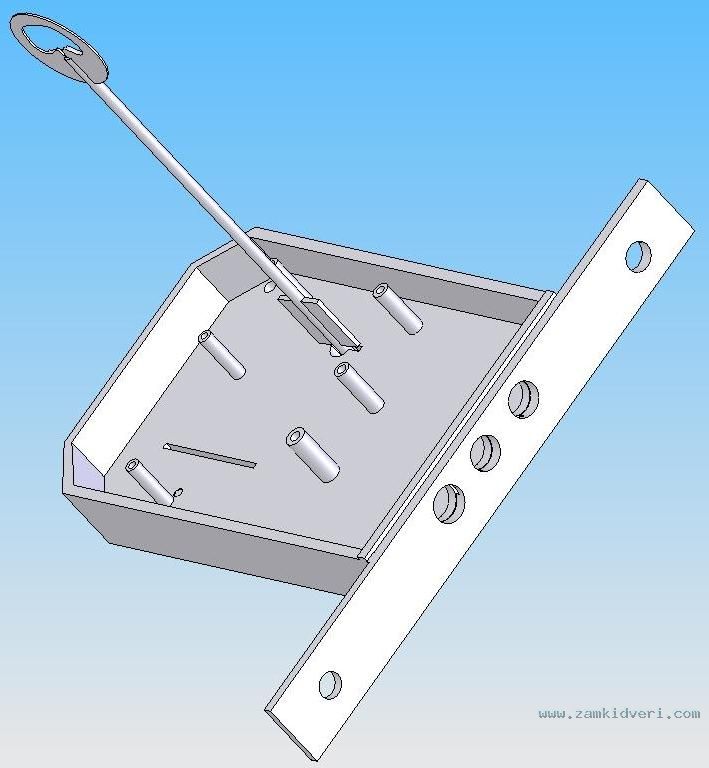

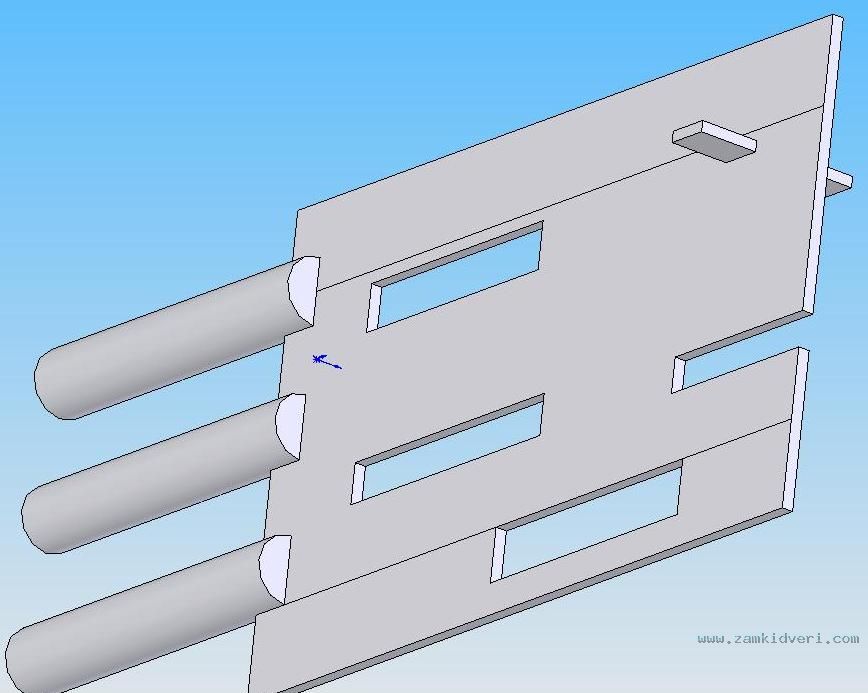

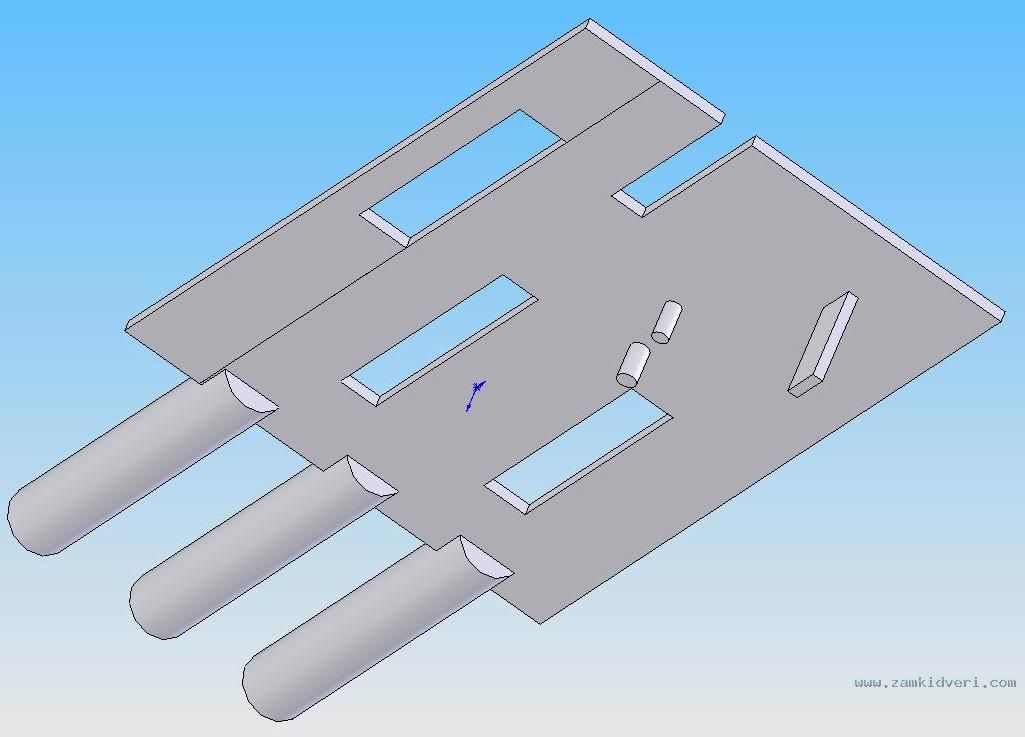

слабым местом подобного типа замков, о которых так скромно умалчивают проектировщики, всегда являлось звено передачи усилия с бородки ключа к засову .. тут , как показала практика, есть несколько наиболее эффективных способов реализации... каждый из которых имеет свои плюсы и минусы..
из минусов то, что 2 полуоборота при простейшей кинематике, для бюджетных замков не так легко сделать

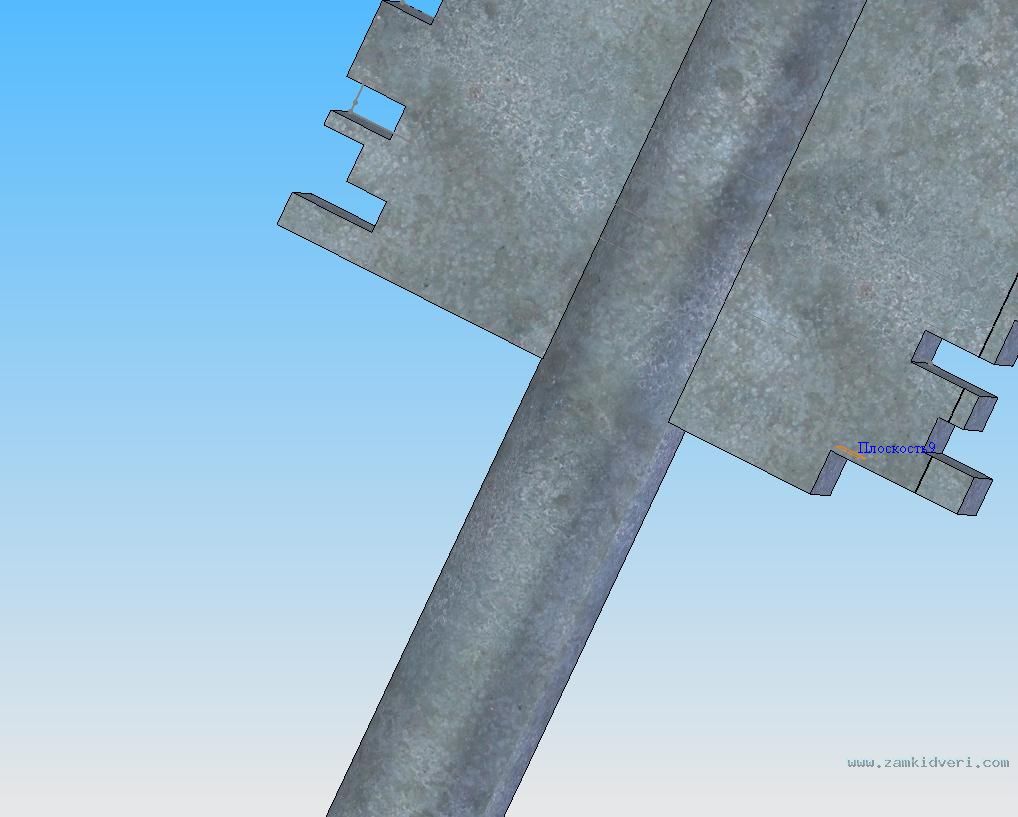

с самого начала было понятно, что ключ у такого замка с условно равной высотой секрета.. т.к. надо сувальды без пружин двигать.. минимальное истирание и не только.. короче решение как у Мауэров , например по ключу..

[R.M.N.]

Как я понимаю, такого замка в продаже не найти?
Это чье-то личное изобретение?
Внешний вид ОЧЕНЬ напоминает 115-ый КЕРБЕРОС...

[Сидорович]

Тут похоже на то что работа над замками идёт параллельными курсами у разных энтузиастов. и не всё так просто SAWWА интересные рисунки накопал
наверно девиз тут такой "умному понятно" или в таком духе
он давно о чём то таком писал мельком

[SAWWA]

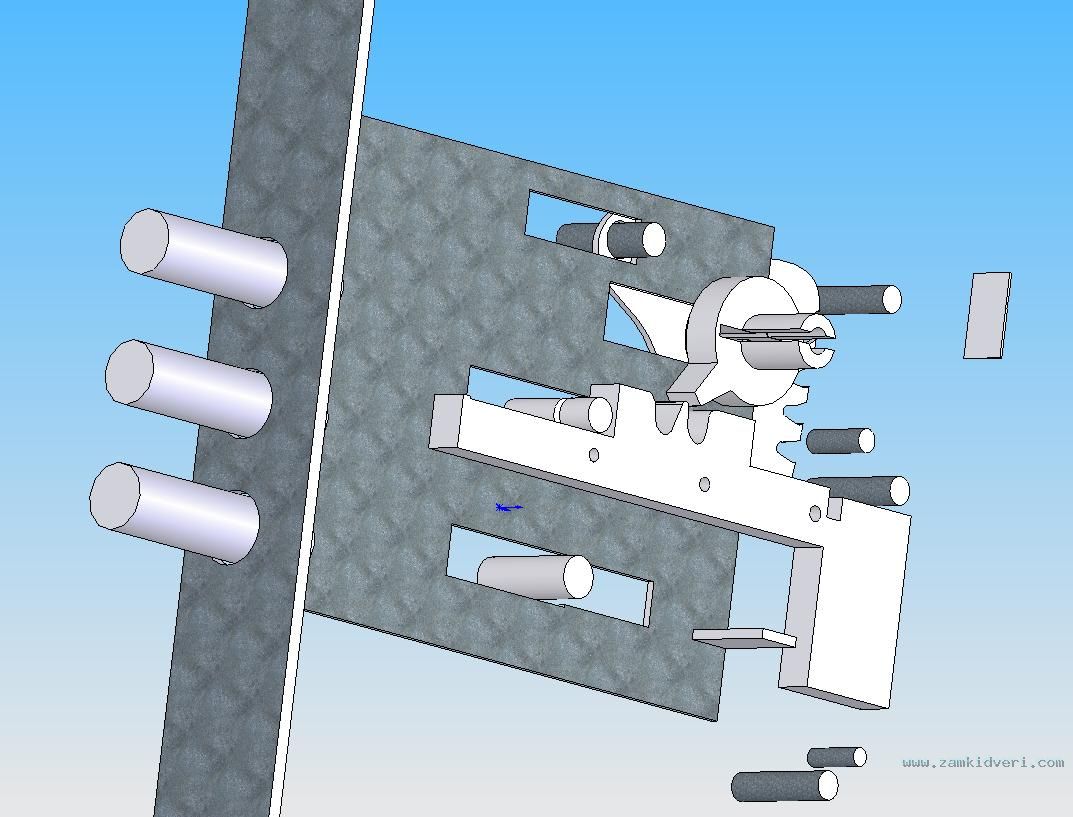

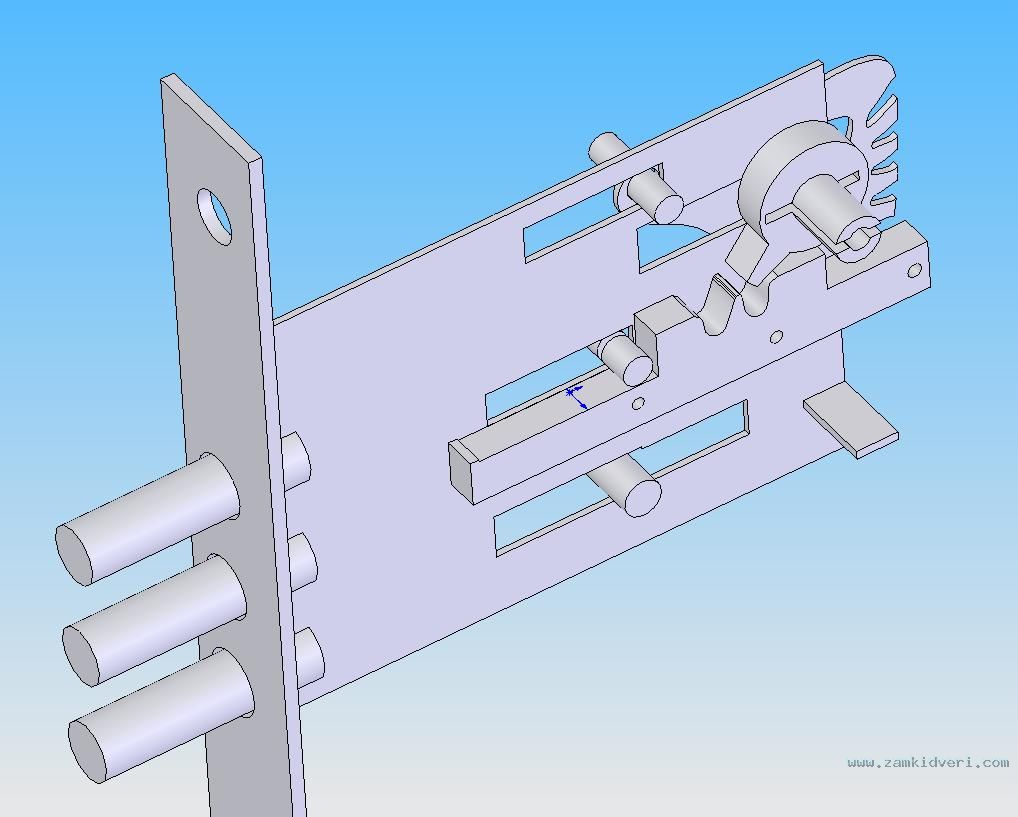

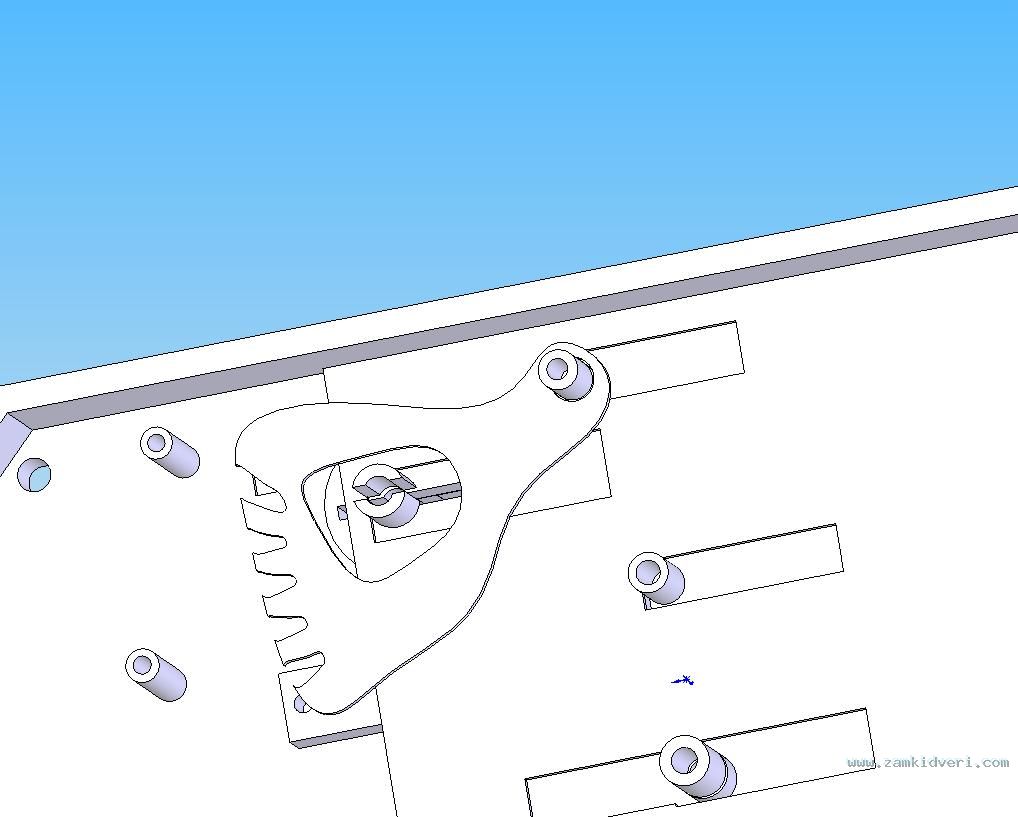

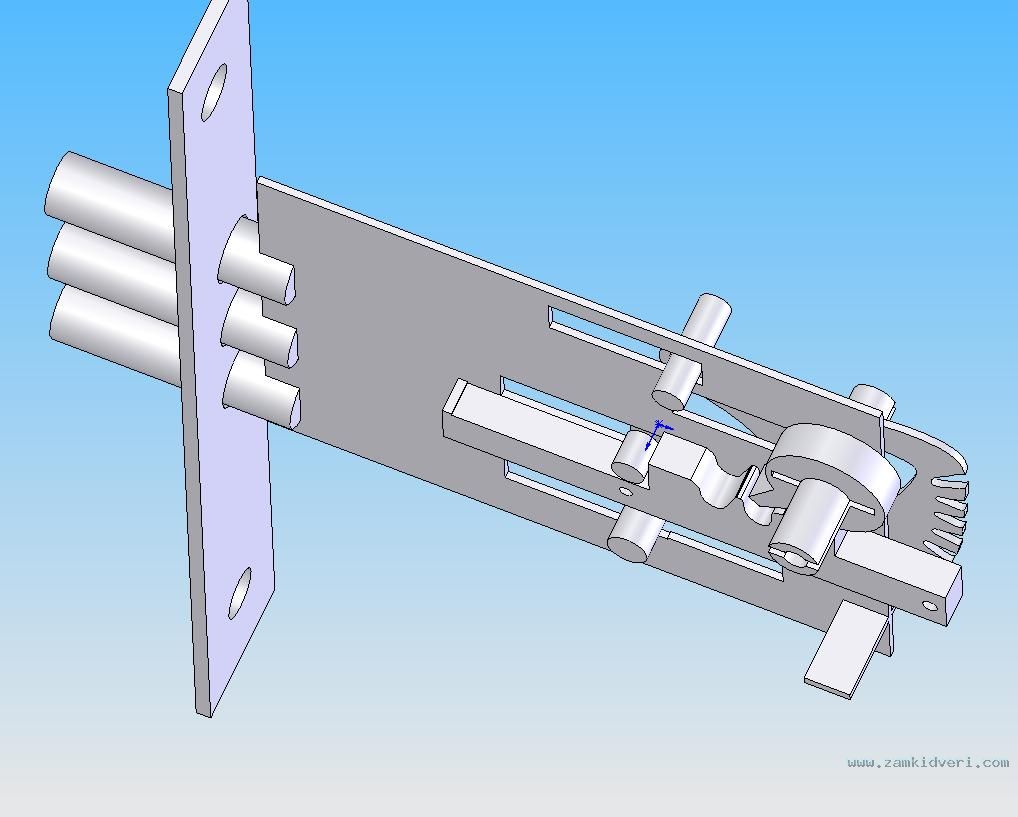

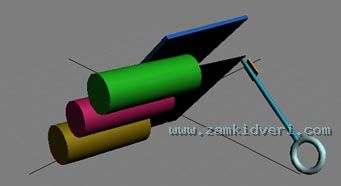

как вариант замка с защитой от манипуляции.. надо разделить процесс набора кода и его сверки в замке.. контакт кодовых элементов со стойкой
это один из таких вариантов.. одна возможностей реализации..
тут сувальда каждая разделена на ту часть "ключевая" (термин), которая контактирует с ключём и разделяемый элемент, контактирующий со стойкой.. " кодовая " сувальда ..

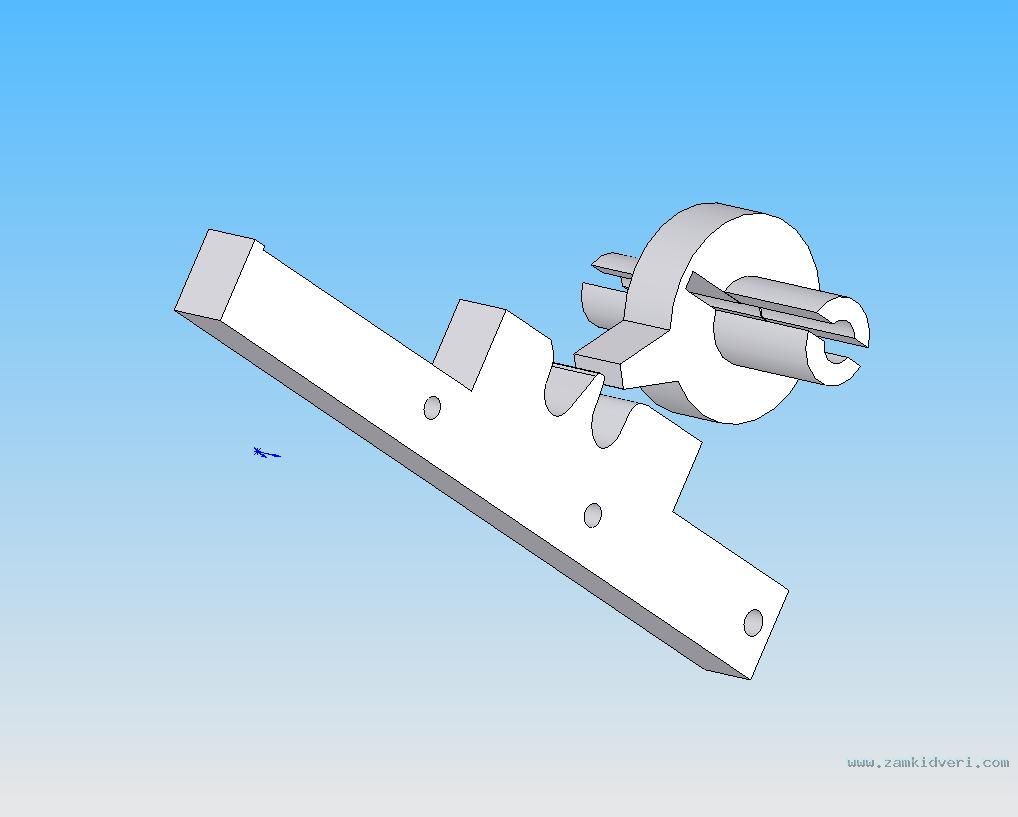

Главное, что в таком варианте исполнения замка не обойтись без пружин, усилие на поворот минимальное, да и ключ срабатывается по минимуму. засов перемещается не от контакта с приводным зубом, а благодаря контакту со втулкой, распределяющей усилие более равномерно..

открывание замка производится в следующей последовательности:

1. замок в состоянии покоя, все сувальды ключевые и кодовые находятся в зацеплении
2. вставляем ключ, поворачиваем на 90 градусов, сувальды выставляются по коду
3. при дальнейшем повороте более 90 градусов происходит зацепление втулки с зубцами гребёнки засова и его перемещение, стойка замка входит в зацеп с ложными или кодовыми пазами на "кодовых" сувальда х, (на данном этапе невозможно прощупать ложные и кодовые пазы)
4. происходит расцепление ключевых и стоечных элементов сувальд, смещение засова и пакета сувальд контакт стойки с кодовыми элементами МАНИПУЛЯЦИЯ В ТАКИХ УСЛОВИЯХ НЕОСУЩЕСТВИМА классическими методами. т.к. нет доступа к сувальда м, имеющим контакт со стойкой.

ПО СУТИ ЗАМОК РАБОТАЕТ КАК АНАЛОГОВЫЙ КОМПЬЮТЕР ПРОШЛОГО..
1. ПРОИСХОДИТ НАБОР КОДА на данной стадии декодирование невозможно
2. ПРОИЗВОДИТСЯ СВЕРКА КОДА ЗАМКА С НАБРАННЫМ КОДОМ КЛЮЧА ВНЕ ВОЗМОЖНОСТИ МАНИПУЛЯЦИИ
3. ПРОИСХОДИТ ПЕРЕМЕЩЕНИЕ ЗАСОВА.

РЕШИТЬ ДАННУЮ ЗАДАЧУ В БЮДЖЕТНОМ ЗАМКЕ, ПОВТОРЮСЬ В МАССОВОМ СЕРИЙНОМ ЗАМКЕ КРАЙНЕ НЕПРОСТО
+замок должен быть надёжен и работать безотказно в разных климатических условиях

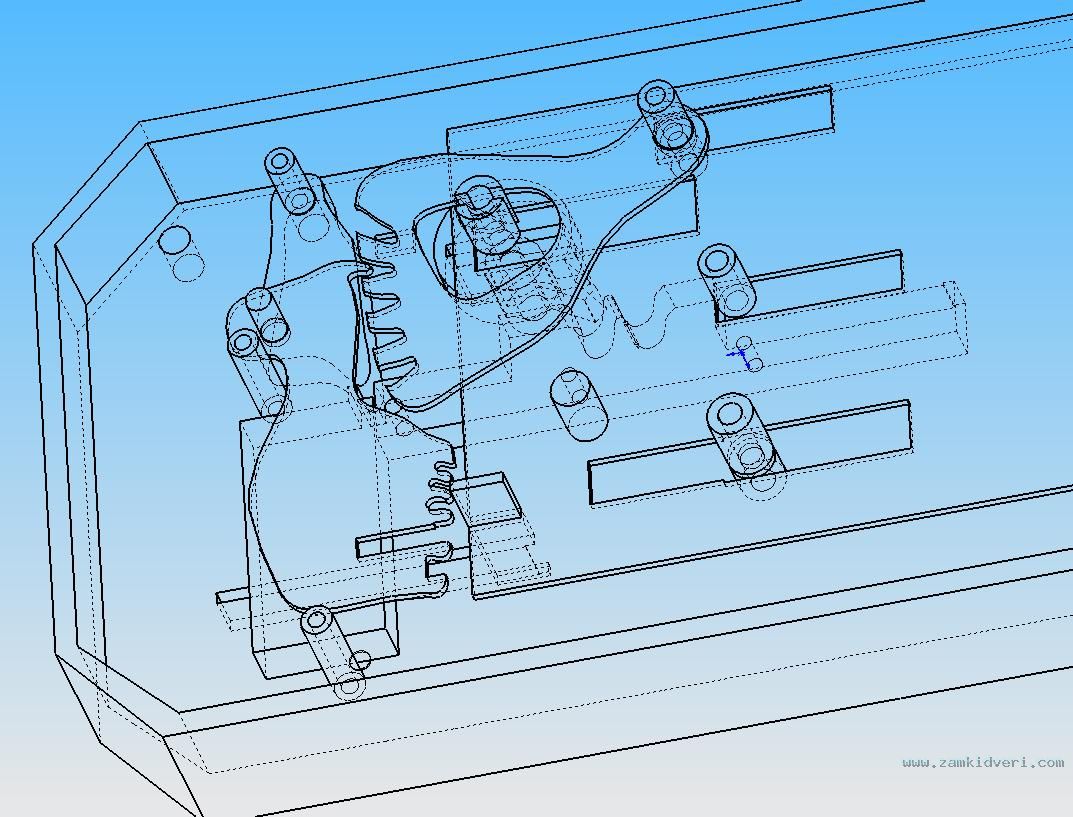

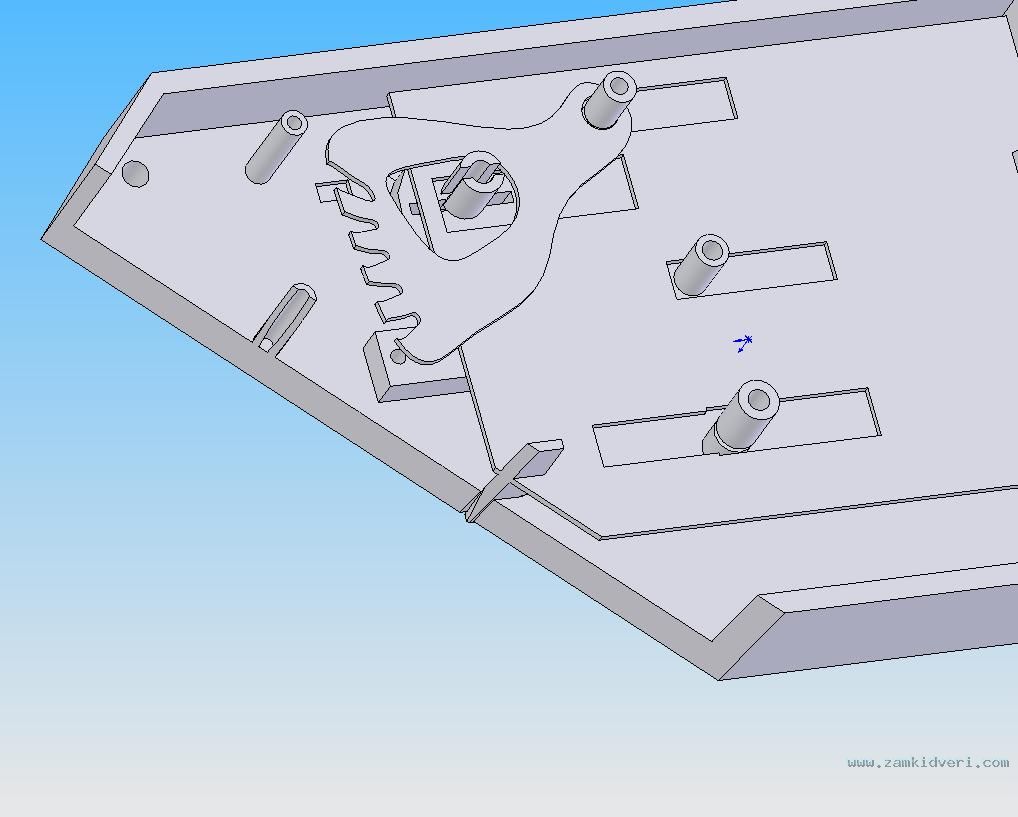

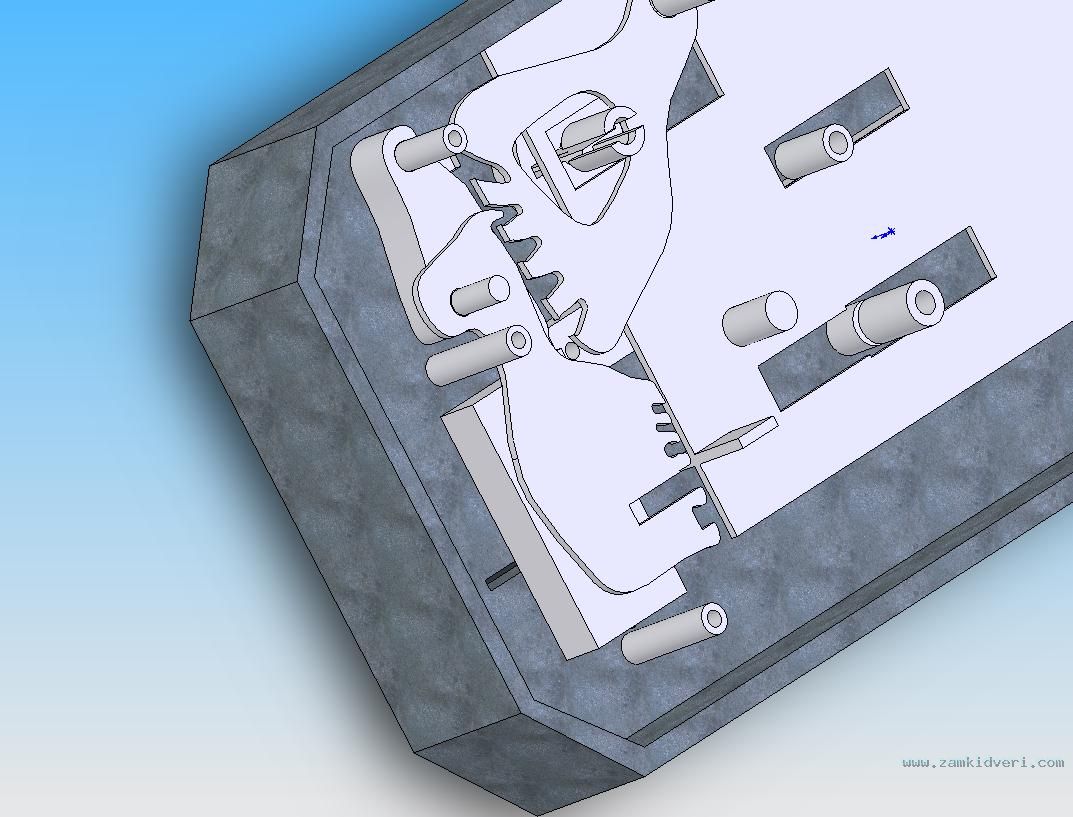

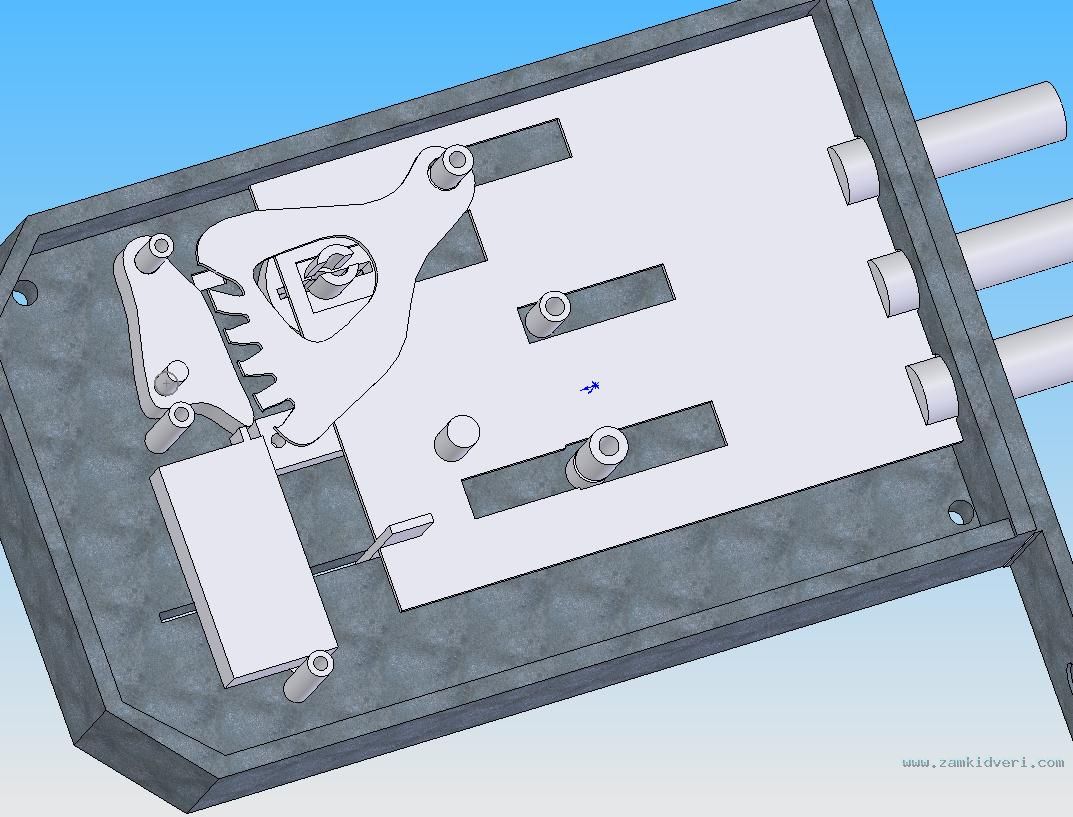

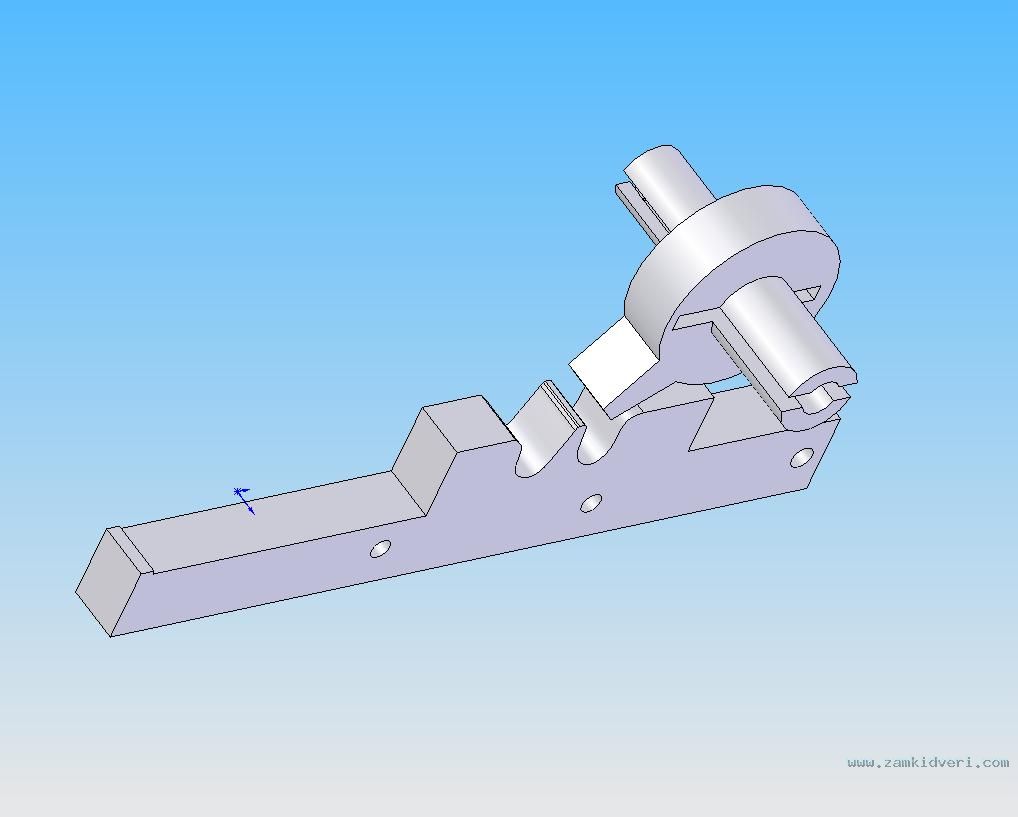

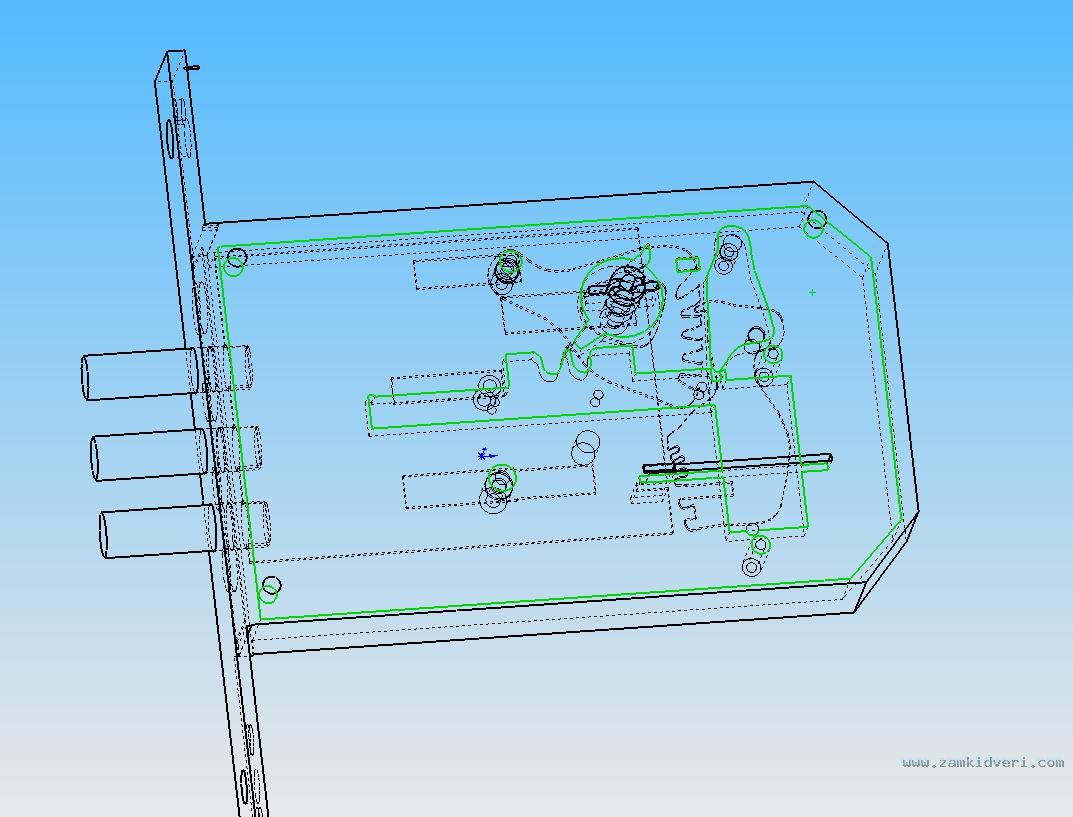

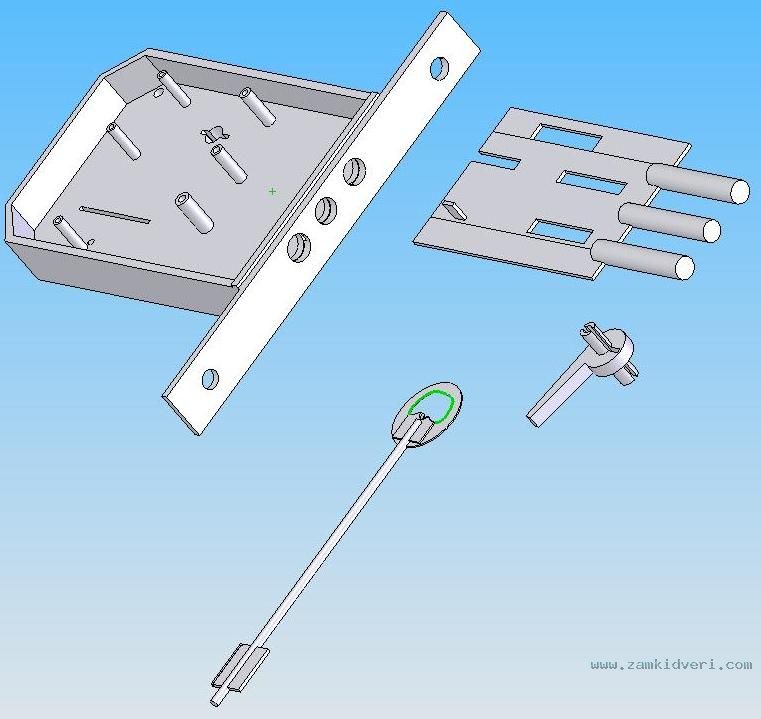

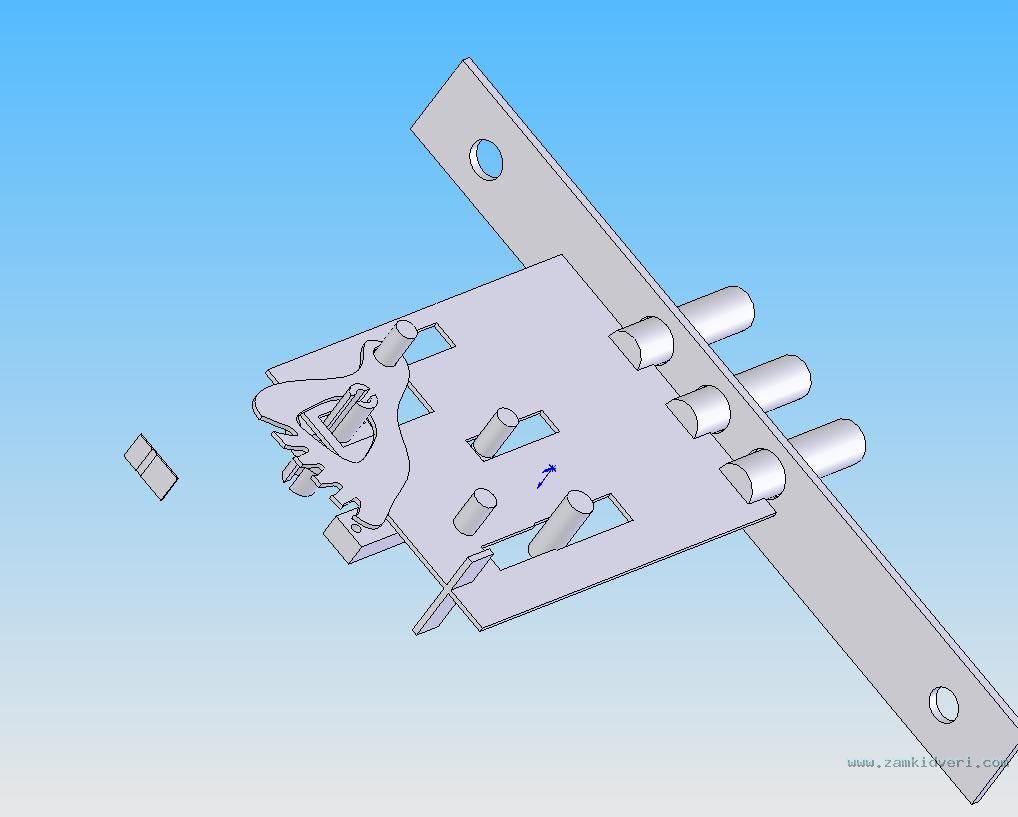

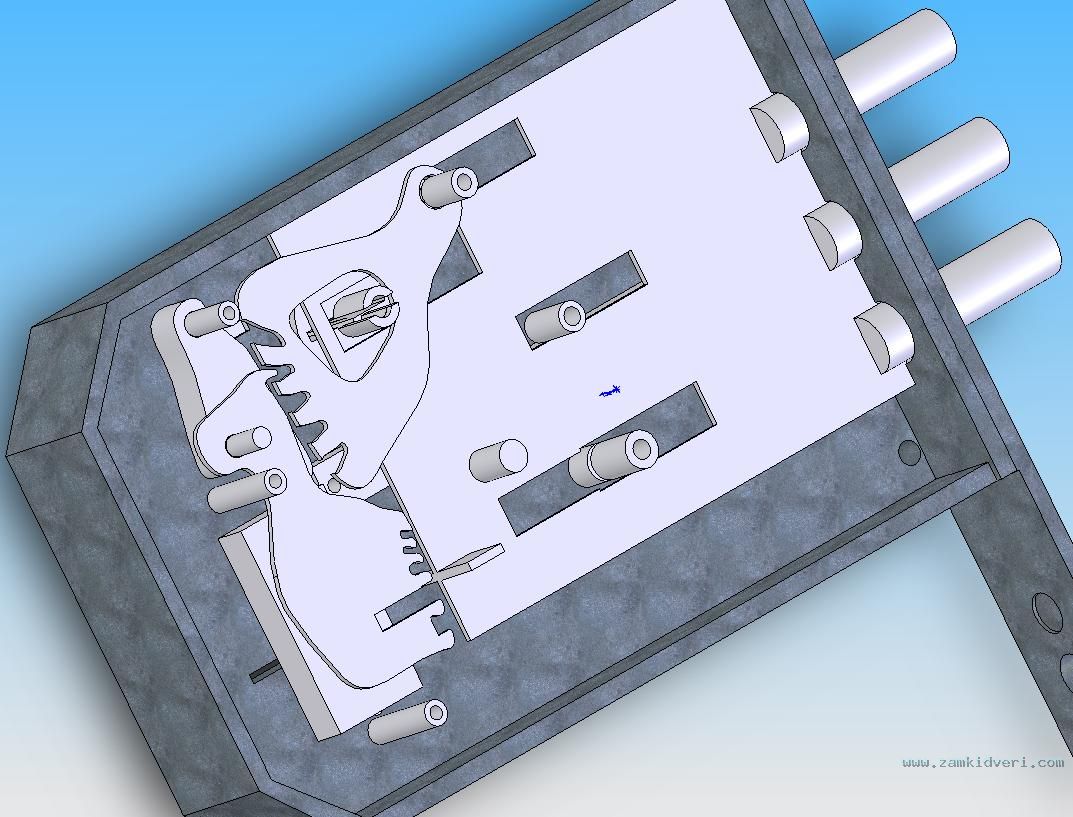

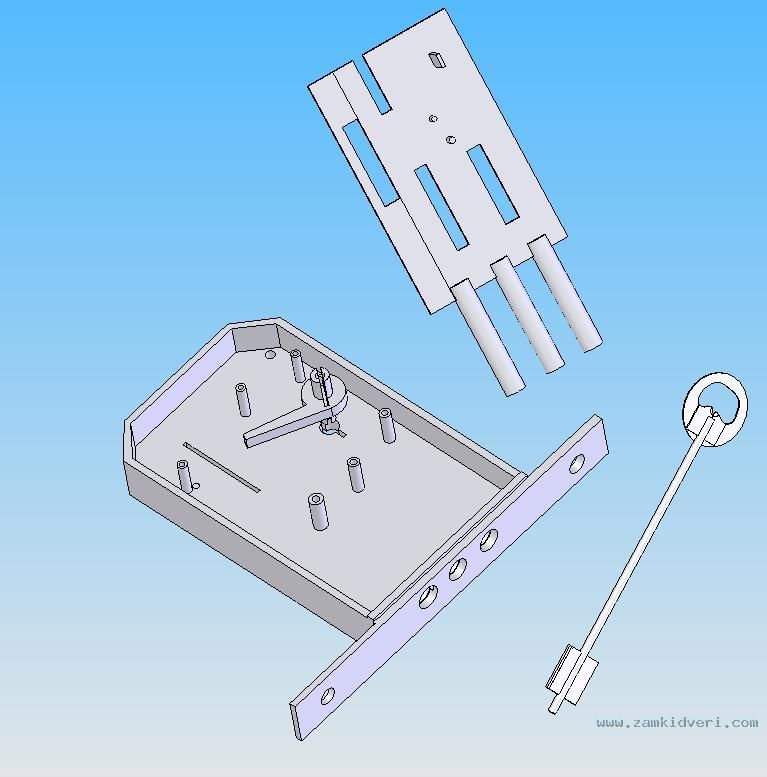

ОДНАКО для расцепления сувальд пакет сувальд перемещается в замке особвым образом на отдельной пластине (см. рис.)
на рисунке всё видно, каким образом сопрягаются детали для нормального функционирования данного механихзма.

продолжение в следующей серии

рабочий опытный прототип данного замка (более простой в исполнении уже был на ЗСИ почти 2 года назад, это)
ситуация с тем, что происходит увеличение количества замков, более сложными в манипуляции, не может на радовать

при конструировании подобного рода замков всегда была опасность вскрытия методом Понгата,
а также - следам от ключа на сувальда х.. поэтому при компановке механизмов надо учитывать то, что б как можно больше осложнить доступ к стойке и сувальда м..
это то, на что надо обратить внимание в первую очередь.. да и не забывать о надёжности механизма

[SAWWA]

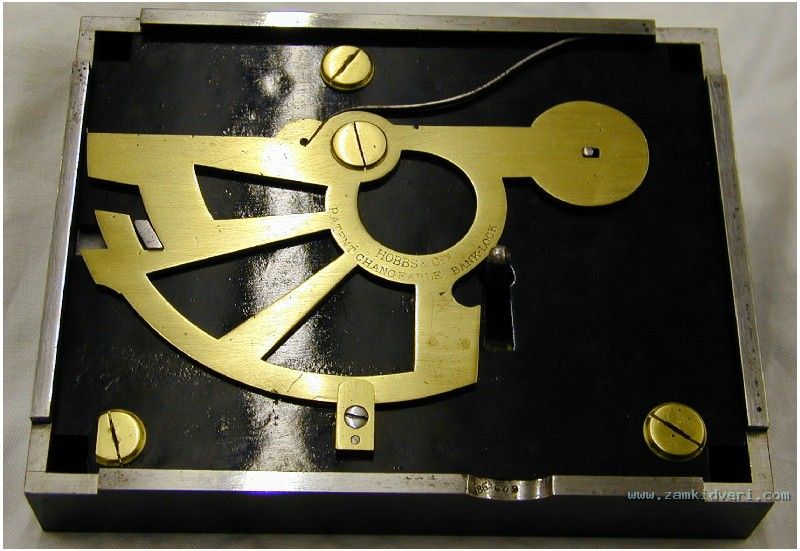

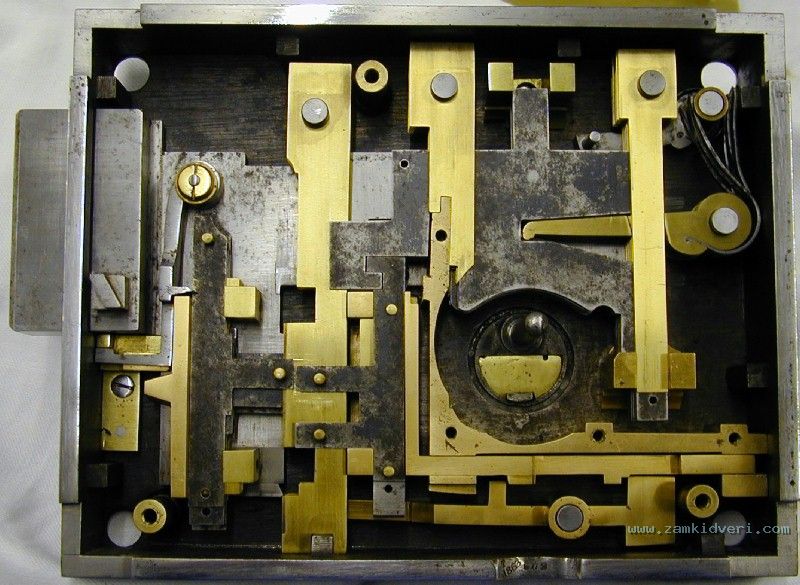

решение то попроще замов от Чабба и Хоббса..

[SAWWA]

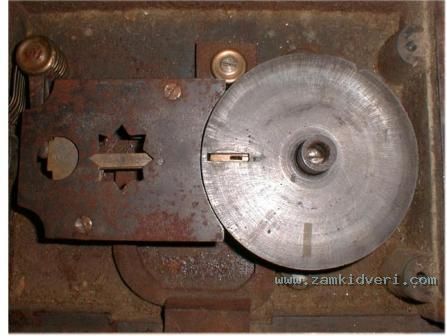

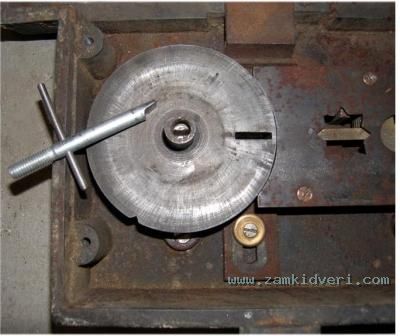

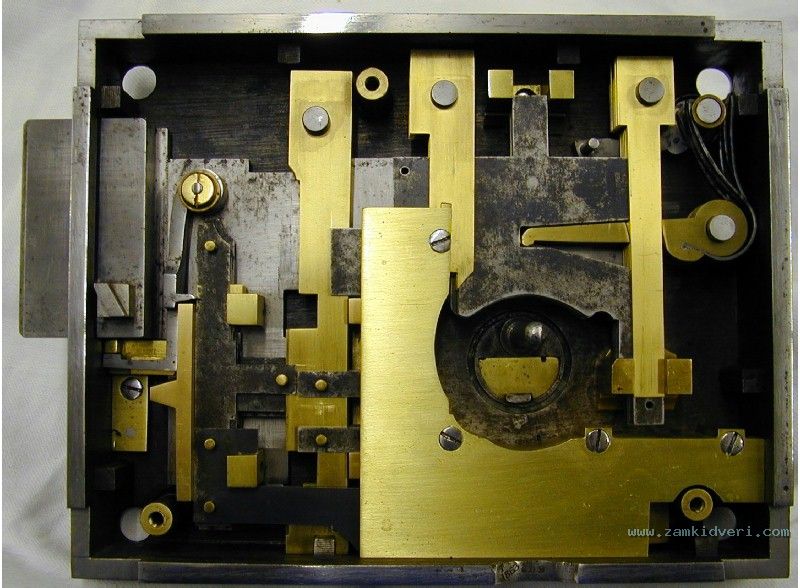

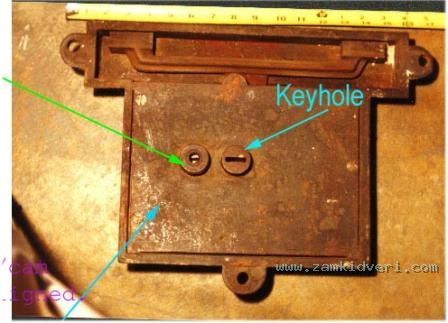

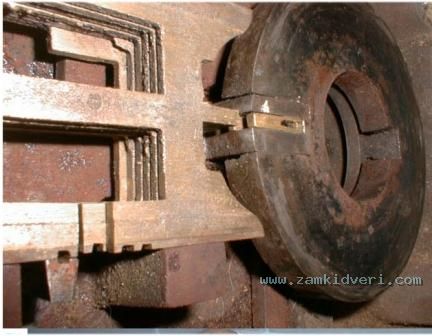

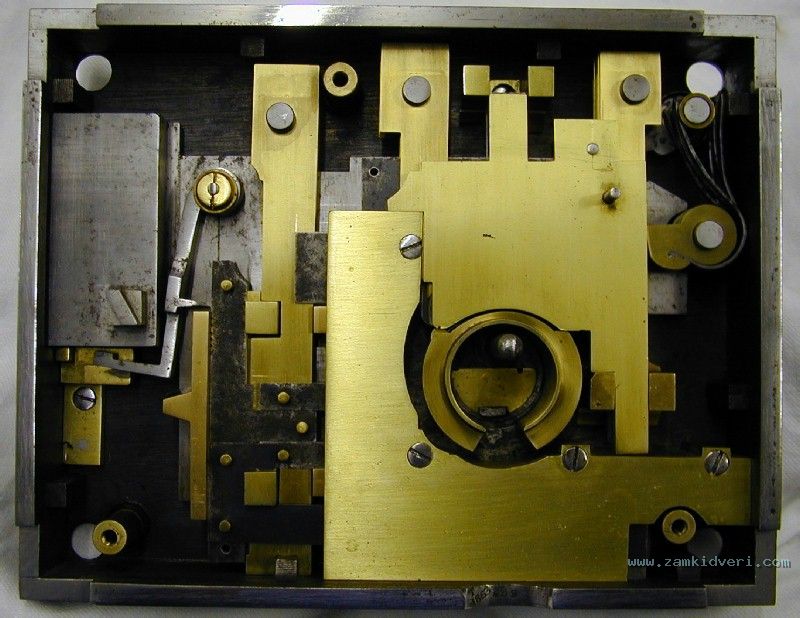

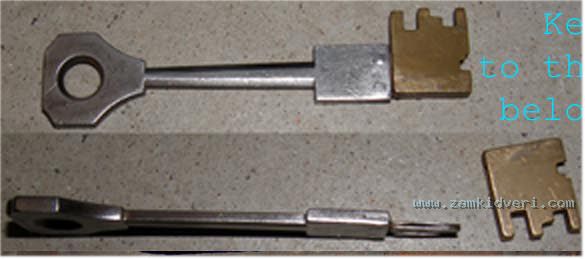

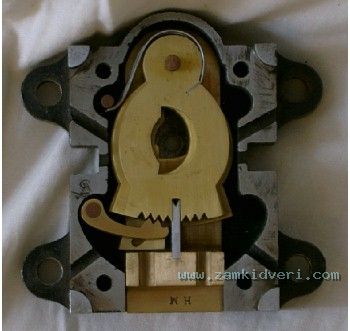

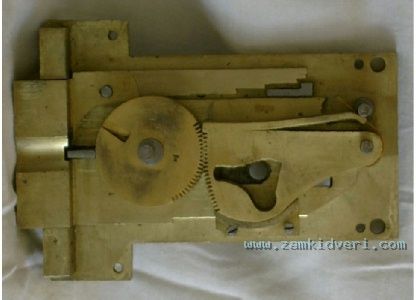

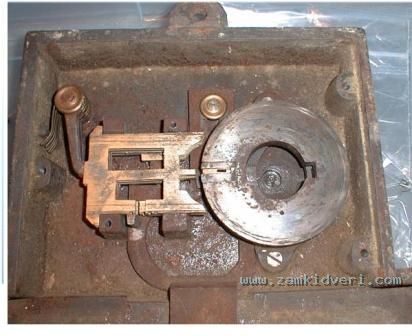

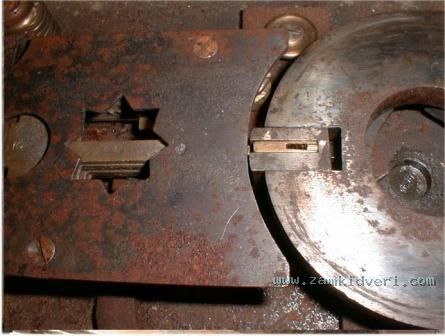

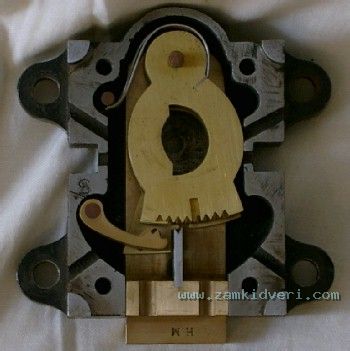

как вариант замок Чатвуда сочетание диска, поворачивающегося поднимаемой ключём сувальдой + совмещение выступа вверху замка, выполняющего роль защиты от манипуляций..
красиво.. цветной металл.. однако уж много деталей подогнанных .. пыль убьёт враз этот механизм.. правда, сейфы зачастую в условиях получше находятся всех прочих замков... на то и расчёт

[SAWWA]

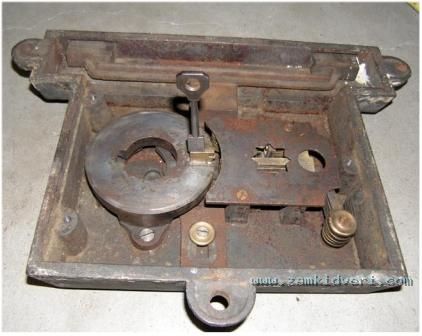

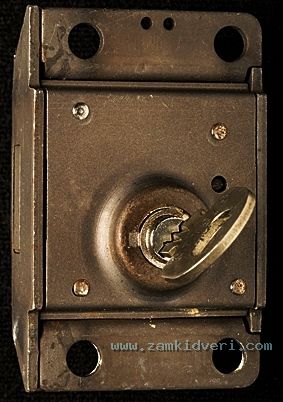

этот замок и отличает от прочих .. по сути защита от манипуляции в том, что б предотвратить доступ к сувальда м.. интересное решение.. однако несколько громоздкое..
НЕДОСТАТОК - ВСКРЫТИЕ МЕТОДОМ ИМПРЕССИИ.. ..
решение простое..

[diz]

прогресс не стоит на месте..
слабым местом подобного типа замков, о которых так скромно умалчивают проектировщики, всегда являлось звено передачи усилия с бородки ключа к засову .. тут , как показала практика, есть несколько наиболее эффективных способов реализации... каждый из которых имеет свои плюсы и минусы..
из минусов то, что 2 полуоборота при простейшей кинематике, для бюджетных замков не так легко сделать

с самого начала было понятно, что ключ у такого замка с условно равной высотой секрета.. т.к. надо сувальды без пружин двигать.. минимальное истирание и не только.. короче решение как у Мауэров , например по ключу..

Все это пальцем в небо. Чувствую, жжет

[SAWWA]

в смысле?
можно излагать свои мысли поконкретнее, без недомолвок
проще всего в сети пачкать интернет страницы флудом ничего не делая

будешь хамить дальше, в бан мигом вылетишь

[SAWWA]

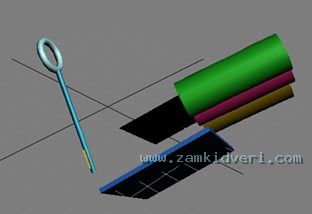

несколько интересных схем

[Tritikio]

Вложение 21723

Цифиркой 20, обозначается фольга?

[SAWWA]

да, самоимпрессия в чистом виде
